Heidenhain: Немецкий лидер в производстве систем ЧПУ для токарных и фрезерных станков

DR. JOHANNES HEIDENHAIN GmbH, основанная в 1889 году в Берлине, Германия, и базирующаяся с 1948 года в Траунройте, Бавария, является мировым лидером в разработке и производстве систем числового программного управления (ЧПУ), линейных и угловых энкодеров, цифровых индикаторов и датчиков для высокоточной обработки. Компания обслуживает отрасли машиностроения, аэрокосмической, медицинской, электронной и робототехнической промышленности, предлагая решения для токарных, фрезерных и многоосевых станков. Эта статья расскажет об истории бренда, его преимуществах и недостатках, ассортименте ЧПУ-систем для металлообработки и рекомендациях для выбора.

1. История бренда

Heidenhain началась как металлообрабатывающая мастерская Вильгельма Хайденхайна, производившая шаблоны и шкалы. В 1928 году компания разработала процесс Metallur, позволивший создавать точные копии шкал для промышленного применения. К 1943 году Heidenhain производила линейные шкалы с точностью ±15 мкм и угловые диски с точностью ±3 угловых секунды. После Второй мировой войны, в 1948 году, доктор Йоханнес Хайденхайн перенёс производство в Траунройт, начав разработку цифровых систем управления.

В 1970-х годах Heidenhain представила первые ЧПУ-системы TNC (Trajectory Numerical Control), включая TNC 145 для трёхосевых станков. В 1980-х годах TNC 355 стал стандартом для фрезерных станков благодаря простоте программирования. В 2000-х годах TNC 530 и TNC 640 расширили возможности до 5-осевой обработки и токарно-фрезерных операций. В 2022 году на выставке IMTS Heidenhain представила TNC7 с адаптивным интерфейсом и поддержкой IoT. К 2025 году компания произвела около 200,000 ЧПУ-систем и имеет представительства в 43 странах, с численностью персонала около 7,000 человек, из них 2,600 в Траунройте.

2. Преимущества и недостатки

Преимущества

Высокая точность: ЧПУ-системы Heidenhain обеспечивают точность до 0.005 мм, идеально для аэрокосмических и медицинских компонентов.

Универсальность: Поддерживают 3–23 оси, от простых трёхосевых станков до сложных многоосевых центров.

Простота использования: Интуитивные интерфейсы TNC с диалоговым программированием и графикой упрощают работу на цеховом уровне.

Инновации: Функции Dynamic Precision, 3D-ToolComp и KinematicsOpt компенсируют динамические ошибки и температурные изменения.

Интеграция: Поддержка CAD/CAM, IoT, Digital Shop Floor и программ, таких как TNCremo, для цифровизации производства.

Надёжность: Немецкая сборка и компоненты обеспечивают срок службы до 20 лет, подтверждённый отзывами пользователей.

Недостатки

Высокая стоимость: Системы Heidenhain (от $10,000 до $100,000+) дороже аналогов от GSK или Siemens.

Сложность настройки: Требуются квалифицированные специалисты для интеграции и обслуживания сложных систем, таких как TNC7.

Ограниченная доступность запчастей: Вне Европы и США сроки поставки запчастей могут достигать 2–3 месяцев.

Фокус на премиум-сегмент: Меньше решений для бюджетных станков, что ограничивает применение в малых цехах.

3. Виды производимых систем ЧПУ для металлообработки

Heidenhain производит системы ЧПУ (TNC) для токарных, фрезерных, токарно-фрезерных и многоосевых станков, а также цифровые индикаторы (DRO) для ручного оборудования. Ассортимент ориентирован на высокоточную обработку металлов, включая сталь, алюминий, титан и композиты, для машиностроения, аэрокосмической, медицинской и электронной отраслей. Линейка включает более 20 моделей ЧПУ и DRO, поддерживающих 3–23 оси. Ниже приведены основные категории, модели и их особенности.

ЧПУ-системы для фрезерных станков

TNC 128

Характеристики: 3–4 оси, аналоговый выход, дисплей 12.1", FANUC-совместимый G-код, диалоговое программирование, до 1000 блоков/с, точность 0.01 мм.

Особенности: Базовая система для трёхосевых фрезерных станков и сверлильных центров. Поддерживает простые операции и аналоговые приводы Yaskawa. Используется в образовательных центрах и малых мастерских.

TNC 320

Характеристики: До 5 осей, цифровой привод, дисплей 15", до 5000 блоков/с, точность 0.01 мм, поддержка Ethernet и USB.

Особенности: Средний уровень для 3–5-осевых фрезерных станков. Поддерживает цифровые приводы Heidenhain, 3D-симуляцию и интеграцию с CAD/CAM. Применяется в производстве пресс-форм и автозапчастей.

TNC 620

Характеристики: До 6 осей, дисплей 19", до 10,000 блоков/с, точность 0.01 мм, EnDat 3, поддержка IoT и TNCremo.

Особенности: Универсальная система для 5-осевых фрезерных центров. Оснащена функциями Dynamic Precision и 3D-ToolComp для компенсации ошибок. Используется в аэрокосмической и медицинской отраслях.

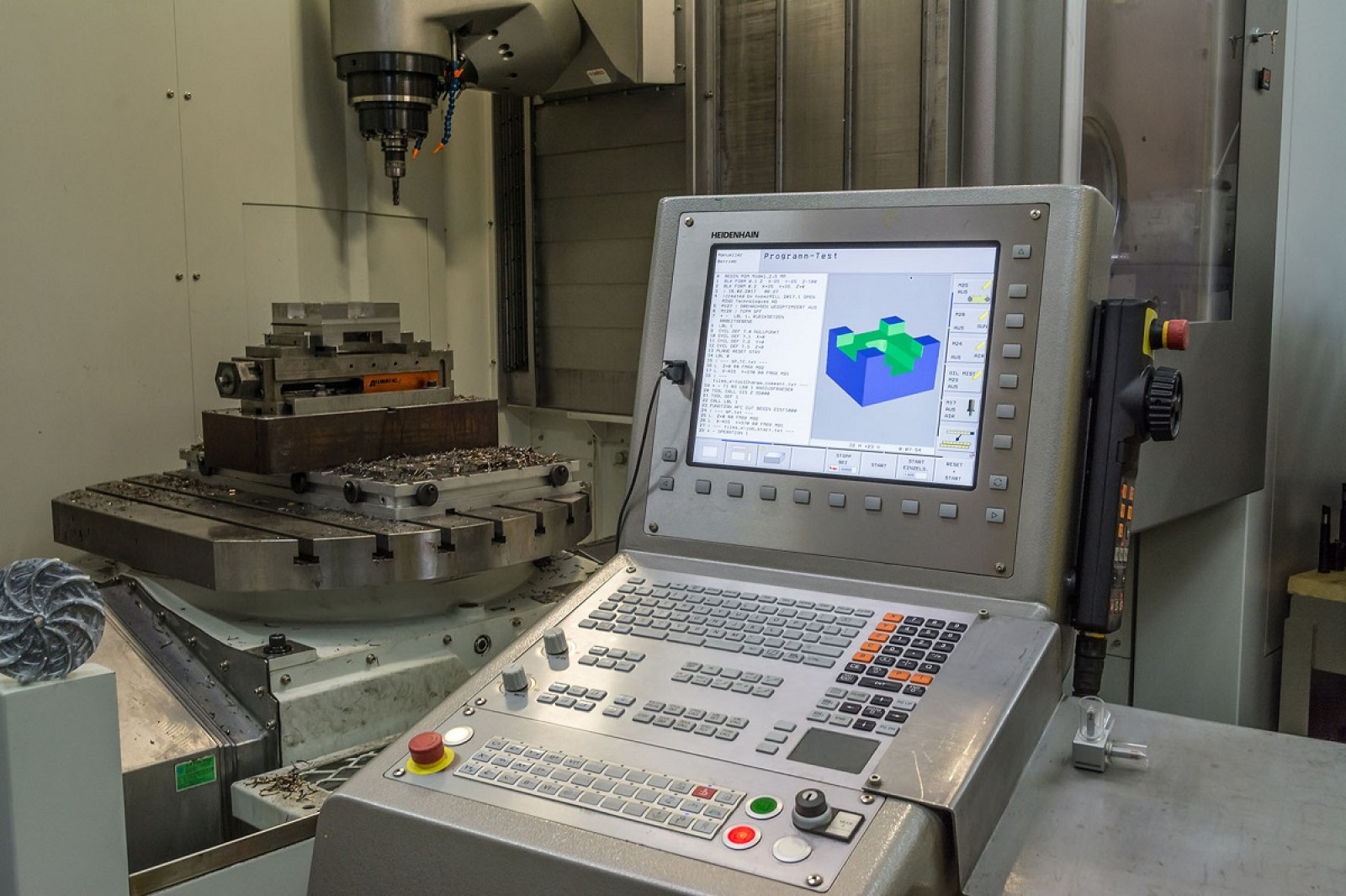

TNC 640 (установлен на 5-осевом центре ZFC W5-800H)

Характеристики: До 24 осей, дисплей 24", до 30,000 блоков/с, точность 0.005 мм, поддержка 5-осевой обработки, токарно-фрезерных операций, HSCI.

Особенности: Высокопроизводительная система для сложных фрезерных и токарно-фрезерных центров. Поддерживает Dynamic Collision Monitoring (DCM) и KinematicsOpt для автоматической калибровки. Применяется в производстве турбин и имплантатов.

TNC7

Характеристики: До 24 осей, сенсорный дисплей 24", до 50,000 блоков/с, точность 0.005 мм, адаптивный интерфейс, поддержка Gen3 приводов, IoT.

Особенности: Флагманская модель 2022 года с графикой 3D-симуляции, функцией Batch Process Manager и интеграцией с Digital Twin. Подходит для 5-осевых центров и автоматизированных линий в аэрокосмической и полупроводниковой отраслях.

ЧПУ-системы для токарных станков

CNC Pilot 640

Характеристики: До 9 осей, дисплей 15–19", до 10,000 блоков/с, точность 0.01 мм, поддержка Smart Turn и DIN-программирования, USB/Ethernet.

Особенности: Специализированная система для токарных и токарно-фрезерных станков. Оснащена функцией Teach-In для упрощения программирования. Используется для обработки валов, фланцев и сложных деталей в автомобильной отрасли.

MANUALplus 620

Характеристики: До 6 осей, дисплей 12.1–15", до 5000 блоков/с, точность 0.01 мм, поддержка ручного и циклического программирования.

Особенности: Гибридная система для ручных и CNC-токарных станков. Подходит для мелкосерийного производства и ремонтных мастерских. Поддерживает простые токарные операции и циклы обработки.

Цифровые индикаторы (DRO) для ручных станков

ND 5023

Характеристики: До 3 осей, TFT-дисплей 7", точность 0.02 мм, поддержка линейных энкодеров, USB-интерфейс.

Особенности: DRO для ручных фрезерных и токарных станков. Обеспечивает отображение позиции и простые циклы обработки. Используется в мастерских и образовательных центрах.

ND 780

Характеристики: До 3 осей, дисплей 8", точность 0.02 мм, поддержка энкодеров Heidenhain, программируемые циклы.

Особенности: Улучшенная DRO для ручных станков с функцией программирования. Подходит для сверлильных и фрезерных операций в мелкосерийном производстве.

Acu-Rite DRO Series (100, 200, 300)

Характеристики: До 4 осей, дисплей 7–12", точность 0.02 мм, поддержка фрезерных, токарных и сверлильных операций, USB.

Особенности: DRO под брендом Acu-Rite для ручных станков. Модели 100 (базовая), 200 (универсальная) и 300 (с расширенными циклами) подходят для мастерских и образовательных целей.

Модификации и особенности

TNC 128/320: Базовые модели для 3–5 осей с аналоговыми/цифровыми приводами, ограниченной автоматизацией.

TNC 620/640: Средний и высокий уровень с поддержкой 5–24 осей, IoT, DCM и 3D-ToolComp для сложных задач.

TNC7: Флагман с адаптивным интерфейсом, Gen3 приводами и Digital Twin для автоматизированных линий.

CNC Pilot 640: Токарная система с функцией Smart Turn и Teach-In для упрощённого программирования.

MANUALplus 620: Гибридная система для ручных/CNC токарных станков с циклическим управлением.

ND 5023/780: DRO для ручных станков с базовыми функциями и ограниченной автоматизацией.

Acu-Rite DRO: Бренд Heidenhain для бюджетных DRO с упрощённым интерфейсом.

Автоматизация и программное обеспечение

Dynamic Precision: Компенсация динамических ошибок для точной обработки.

3D-ToolComp/KinematicsOpt: Компенсация ошибок инструмента и кинематики станка.

TNCremo/TNCremoPlus: ПО для передачи данных и удалённого мониторинга.

StateMonitor: Программа для мониторинга производства и анализа данных.

Batch Process Manager: Планирование заданий для автоматизации ночных смен.

Digital Twin: Виртуальная копия станка для программирования и тестирования.

4. Вывод и рекомендации

Heidenhain предлагает высокоточные и универсальные ЧПУ-системы (TNC 128, 320, 620, 640, TNC7, CNC Pilot 640, MANUALplus 620) и DRO (ND 5023, ND 780, Acu-Rite) для токарных, фрезерных и токарно-фрезерных станков, идеально подходящие для аэрокосмической, медицинской и электронной отраслей. Инновации, такие как Dynamic Precision и Digital Twin, обеспечивают лидерство в цифровизации производства. Высокая стоимость и сложность настройки требуют тщательного планирования.

Рекомендации:

Выбор модели: Для простых фрезерных станков выбирайте TNC 128 или TNC 320, для 5-осевых центров — TNC 620 или TNC 640, для автоматизированных линий — TNC7. Для токарных станков — CNC Pilot 640, для ручных — MANUALplus 620 или ND 5023/780.

Автоматизация: Используйте TNCremo, StateMonitor и Batch Process Manager для цифровизации и мониторинга.

Тестирование: Запрашивайте демонстрацию в центрах Heidenhain в Траунройте или региональных офисах.

Для получения дополнительной информации обратитесь к производителю либо к нашему техническому специалисту.
