EMAG: Немецкая точность в металлообработке

EMAG Group — немецкий производитель станков с ЧПУ, известный своими инновационными вертикальными токарными станками и комплексными решениями для сложной обработки. С акцентом на автоматизацию и точность, EMAG обслуживает такие отрасли, как автомобильная, аэрокосмическая и энергетическая. Эта статья расскажет об истории бренда, его преимуществах, ассортименте станков для металлообработки и рекомендациях для пользователей.

1. История бренда

EMAG была основана в 1867 году в Баутцене, Германия, как небольшое предприятие по производству станков. Изначально компания выпускала шлифовальные станки, но в 1920-х годах начала производство токарных станков. Прорыв произошёл в 1980 году, когда EMAG разработала вертикальный токарный станок с системой pick-up, интегрирующий автоматизацию для высокоэффективного производства. В 2000-х годах EMAG расширила портфель за счёт приобретений, включая Koepfer (зубофрезерные станки) и Samputensili (зубообработка), создав подразделение EMAG SU.

Сегодня EMAG управляет производственными площадками в Германии, США, Китае и Мексике, а также сетью технологических центров в 20 странах. Компания ежегодно выпускает более 2000 станков, обслуживая клиентов в автомобильной (например, компоненты трансмиссии), аэрокосмической (лопатки турбин) и нефтегазовой (муфты OCTG) отраслях. Последние инновации включают лазерную сварку и электрохимическую обработку (ECM), что делает EMAG лидером в области электромобильности и устойчивого производства.

2. Основные преимущества

EMAG выделяется на рынке благодаря следующим преимуществам:

Интегрированная автоматизация: Вертикальные pick-up станки с встроенной автоматизацией сокращают время цикла и трудозатраты.

Универсальность: Широкий спектр технологий включает токарную, шлифовальную, фрезерную обработку, зубообработку, лазерную сварку и ECM.

Высокая точность: Допуски до 0.001 мм благодаря технологиям, таким как компенсация тепловых деформаций.

Модульный дизайн: Гибкие системы адаптируются под конкретные задачи, обеспечивая масштабируемость.

Глобальная поддержка: Сеть сервисных центров в 20 странах гарантирует быстрый доступ к обслуживанию и обучению.

3. Виды производимых станков для металлообработки

EMAG производит токарные, фрезерные, многофункциональные, шлифовальные, зубообрабатывающие, лазерные сварочные и электрохимические (ECM) станки. Компания фокусируется на вертикальных решениях, особенно pick-up станках, но также предлагает горизонтальные и многошпиндельные системы. EMAG не производит электроэрозионные станки, но технология ECM выполняет схожие задачи высокой точности. Ассортимент включает компактные модели для небольших мастерских и крупные системы для массового производства. Ниже приведены основные линейки, модели, модификации и их особенности.

Токарные станки

Токарные станки EMAG, особенно вертикальные pick-up, предназначены для серийного производства кулачковых и валовых деталей.

Серия VL (Вертикальные Pick-Up станки):

Модели: VL 2, VL 3 DUO, VL 4, VL 6, VL 8.

Характеристики: Диаметр заготовки до Ø400 мм, длина до 300 мм, шпиндель до 6000 об/мин, револьвер на 12 инструментов.

Модификации:

VL 2: Компактный, FANUC 0i-TF, опциональная Y-ось для сложных геометрий.

VL 3 DUO: Два шпинделя, Siemens 840D, автоматизированная передача деталей для зубчатых колёс.

VL 8: Тяжёлый, база MINERALIT®, патрон 500 мм для крупных деталей.

Особенности: Встроенная автоматизация, короткое время смены инструмента, идеальны для автомобильных компонентов трансмиссии.

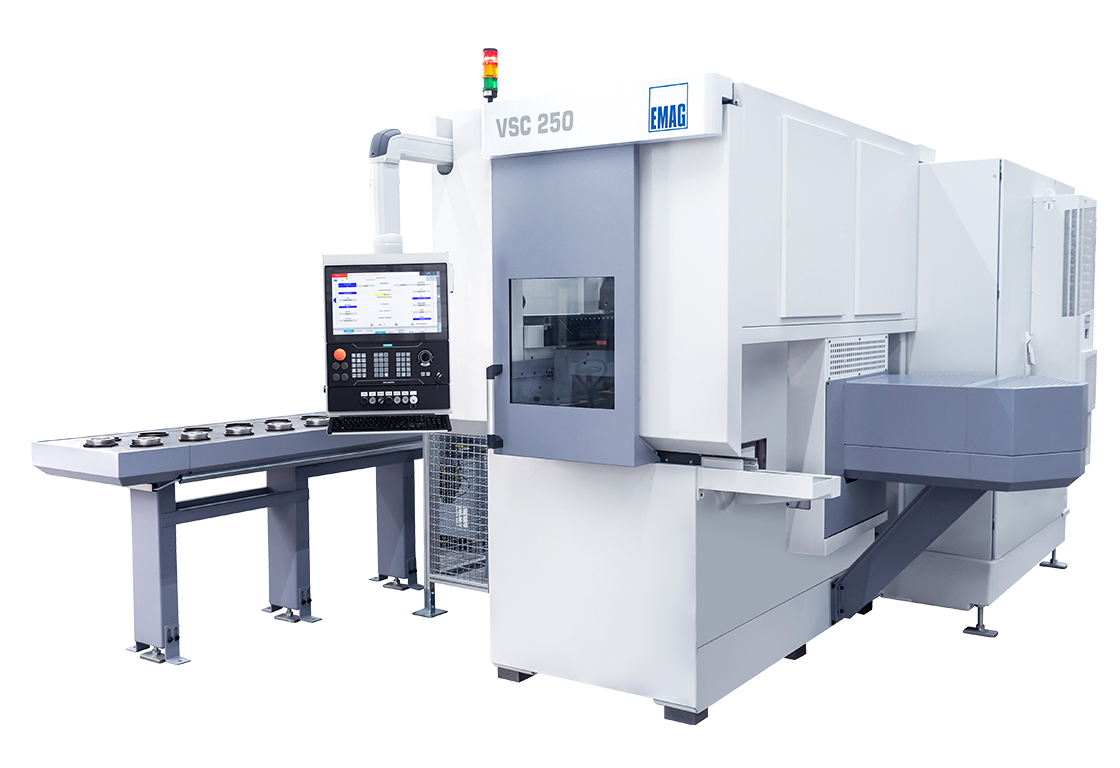

Серия VSC (Вертикальные токарные центры):

Модели: VSC 250, VSC 400, VSC 500 DUO.

Характеристики: Диаметр заготовки до Ø500 мм, шпиндель до 4500 об/мин, мультитехнологии (токарная обработка, шлифовка, сверление).

Модификации:

VSC 250 DS: Твёрдая токарная обработка и шлифовка, FANUC 32i.

VSC 400 CM: Обработка распредвалов, Siemens 828D.

VSC 500 DUO: Два шпинделя, для серийного производства.

Особенности: Комбинирует мягкую и твёрдую обработку, подходит для аэрокосмических приводных компонентов.

Серия VT (Вертикальные валовые станки):

Модели: VT 2, VT 4.

Характеристики: Длина вала до 630 мм, диаметр до Ø63 мм, шпиндель до 6000 об/мин, 4-осевая обработка.

Модификации:

VT 2-4: 4-осевой, FANUC 0i-TF, автоматизированная загрузка.

VT 4-4: Повышенная жёсткость, Siemens 840D, для коленвалов.

Особенности: Инвертированный шпиндель для валов, высокая эффективность в автомобильной и нефтегазовой отраслях.

Фрезерные станки

Фрезерные станки EMAG, преимущественно вертикальные центры, ориентированы на сложные геометрии и крупные диаметры.

Серия VMC (Вертикальные фрезерные центры):

Модели: VMC 300, VMC 450.

Характеристики: Ход по X до 1000 мм, шпиндель до 15 000 об/мин, нагрузка стола до 1000 кг, SK40/BT40.

Модификации:

VMC 300: 5-осевой, FANUC 31i, для аэрокосмических компонентов.

VMC 450: Тяжёлый, Siemens 840D, паллетный чейнджер.

Особенности: Высокая гибкость для лопаток турбин и крупных автомобильных деталей.

Серия HCM (Специализированное фрезерование):

Модели: HCM 110.

Характеристики: Два шпинделя, шпиндель до 12 000 об/мин, для фрезерования шаровых сепараторов.

Модификации:

HCM 110: Мягкое и твёрдое фрезерование, FANUC 32i, замена шлифовки для шаровых сепараторов.

Особенности: Высокоточное фрезерование для компонентов автомобильных трансмиссий.

Многофункциональные станки

Многофункциональные станки EMAG интегрируют токарную обработку, фрезерование, шлифовку и другие процессы для полной обработки за один установ.

Серия VLC (Вертикальные многофункциональные):

Модели: VLC 100 GT, VLC 200 GT, VLC 350 GT.

Характеристики: Диаметр заготовки до Ø350 мм, шпиндель до 6000 об/мин, до 24 инструментов, мультитехнологии.

Модификации:

VLC 100 GT: Токарная обработка и шлифовка, FANUC 31i, для малых шестерён.

VLC 200 GT: Твёрдая токарная обработка и финишная шлифовка, Siemens 840D.

VLC 350 GT: Тяжёлый, для крупных компонентов трансмиссии.

Особенности: Сокращение установов для компонентов электромобилей.

Шлифовальные станки

EMAG производит шлифовальные станки для внутренней, внешней и некруглой обработки, часто интегрированные с токарной.

Серия W (Цилиндрическая шлифовка):

Модели: W 11 EVO, W 27.

Характеристики: Диаметр заготовки до Ø350 мм, длина до 1000 мм, шпиндель до 15 000 об/мин.

Модификации:

W 11 EVO: Сервоуправление, FANUC 0i-MF, точность до 0.001 мм для малых партий.

W 27: Тяжёлый, Siemens 828D, для коленвалов.

Особенности: Высокая точность для автомобильных и аэрокосмических компонентов.

Серия VSC DUO (Многооперационная шлифовка):

Модели: VSC 500 DUO.

Характеристики: Диаметр заготовки до Ø500 мм, два шпинделя, токарная обработка и шлифовка.

Модификации:

VSC 500 DUO: Обработка конических шестерён, FANUC 32i, автоматизированная загрузка.

Особенности: Комбинированная обработка для крупных аэрокосмических деталей.

Зубообрабатывающие станки

Через EMAG SU (ранее Samputensili) EMAG предлагает решения для зубофрезерования, зубошевингования и шлифовки зубчатых колёс.

Серия HLC (Зубофрезерные):

Модели: HLC 150 H, HLC 200.

Характеристики: Длина заготовки до 500 мм, вес до 10 кг, шпиндель до 3000 об/мин.

Модификации:

HLC 150 H: Высокоточный, FANUC 31i, для роторных валов электромобилей.

HLC 200: Тяжёлый, Siemens 840D, для планетарных шестерён.

Особенности: Быстрые циклы (например, 8.5 секунд для планетарных шестерён), идеальны для автомобильных коробок передач.

Лазерные сварочные станки

EMAG LaserTec предоставляет передовые системы лазерной сварки для точного соединения.

Серия ELC (Лазерная сварка):

Модели: ELC 6i, ELC 160, ELC 250 DUO.

Характеристики: Мощность лазера до 4 кВт, диаметр заготовки до Ø250 мм, многоосевая сварка.

Модификации:

ELC 6i: Компактный, FANUC 31i, для малых деталей трансмиссии.

ELC 250 DUO: Две станции, Siemens 840D, для серийного производства.

Особенности: Быстрая и экономичная сварка для автомобильных и аэрокосмических компонентов, соответствует стандартам EURO 7.

Электрохимические станки (ECM)

EMAG ECM предлагает бесконтактную обработку для твёрдых материалов.

Серия PO (ECM/PECM):

Модели: PO 100 SF, PO 900 BF.

Характеристики: Диаметр заготовки до Ø900 мм, точность до 0.002 мм, 5-осевая обработка.

Модификации:

PO 100 SF: Малый размер, FANUC 32i, для лопаток турбин.

PO 900 BF: Крупногабаритный, Siemens 840D, для блисков.

Особенности: Обработка без остаточного материала для аэрокосмических и медицинских компонентов, высокая производительность для деталей двигателей.

4. Вывод и рекомендации

EMAG Group — мировой лидер в производстве станков с ЧПУ, предлагающий токарные (VL, VSC, VT), фрезерные (VMC, HCM), многофункциональные (VLC), шлифовальные (W, VSC DUO), зубообрабатывающие (HLC), лазерные сварочные (ELC) и электрохимические (PO) решения. Их вертикальные pick-up станки, интегрированная автоматизация и модульные конструкции обеспечивают непревзойдённую производительность и точность, что делает EMAG идеальным выбором для автомобильной, аэрокосмической и энергетической отраслей. Инновации, такие как лазерная наплавка и ECM, поддерживают устойчивое производство и соответствие стандартам, например EURO 7.

Рекомендации:

Выбор модели: Для мелкосерийного производства выбирайте VL 2, для сложной многооперационной обработки — VLC 200 GT, для серийного производства валов — VT 4, для аэрокосмических блисков — PO 900 BF.

Автоматизация: Используйте встроенные pick-up системы, роботизированную загрузку (например, VST 50 с тремя роботами) или PALLETECH для бесперебойного производства.

Тестирование: Посетите технологические центры EMAG в Германии, США или Китае для оценки станков в реальных условиях.

Сервис: Заключите контракт на обслуживание с EMAG для быстрого доступа к оригинальным запчастям и поддержке.

Для дополнительной информации посетите emag.com либо обратитесь к нашему техническому специалисту.
