FOOKE: Немецкий производитель высокоточных металлорежущих станков

FOOKE GmbH — немецкий производитель высокоточных 5-осевых фрезерных станков и систем трения с перемешиванием (FSW), основанный в 1904 году в Боркене, Германия. Компания, входящая в семейный бизнес под управлением Йоханнеса и Хендрика Фуке, специализируется на портальных фрезерных станках ENDURA® для обработки алюминия, композитов и твердых металлов. FOOKE обслуживает аэрокосмическую, автомобильную и железнодорожную отрасли, предлагая решения для производства крупных деталей, прототипов и пресс-форм. Эта статья расскажет об истории бренда, его преимуществах и недостатках, ассортименте станков для металлообработки и рекомендациях для выбора.

1. История бренда

FOOKE GmbH основана в 1904 году Хейнрихом Фуке как мастерская по производству велосипедов и кованых изделий. В 1930-х годах под руководством Йоханнеса Фуке компания перешла к машиностроению, а в 1956 году Хейнрих Фуке-младший расширил ассортимент, включив оборудование для металлургии. В 1980-х годах FOOKE разработала первый портальный фрезерный станок с ЧПУ ENDURA®, а в 1994 году управление перешло к Йоханнесу Фуке (четвертое поколение).

В 2000-х годах компания внедрила высокоскоростные 5-осевые станки и системы FSW, а в 2014 году отметила 110-летие, открыв представительства в США (FOOKE USA, Inc.) и Японии (FOOKE Japan K.K.). На EMO Hannover 2023 FOOKE представила ENDURA® 715LINEAR с IoT-интеграцией, а в 2024 году запустила проект с Airbus и TU Darmstadt по 5-осевому FSW для сварки фюзеляжей A321. Сегодня FOOKE имеет около 200 сотрудников, производственные базы в Германии и представительства в 30 странах, поставляя станки для Boeing, Deutsche Bahn и других лидеров.

2. Преимущества и недостатки

Преимущества

Высокая точность: Точность до ±0.015 мм (0.0006 дюйма) на длине до 3556 мм, идеально для аэрокосмических деталей и пресс-форм.

Динамика: Линейные двигатели обеспечивают скорость подачи до 60 м/мин и ускорение до 5 м/с², сокращая время обработки на 10–15%.

Надежность: Низкий уровень незапланированных простоев и геометрическая стабильность даже после 10 лет эксплуатации.

Инновации: Технологии термической развязки, IoT (IPercept) и FSW для сварки без заклепок в авиации.

Автоматизация: Поддержка ЧПУ Siemens/Heidenhain, роботизированных систем и магазинов до 200 инструментов.

Глобальная поддержка: Сервисные центры в США, Японии и Китае с горячим номером (248-218-5880) и контрактами Service 36Plus.

Недостатки

Высокая стоимость: Цены на станки (от $300,000) недоступны для малых предприятий.

Узкая специализация: Основной фокус на 5-осевых фрезерных станках и FSW, без токарных или зубообрабатывающих решений.

Сложность обслуживания: Линейные двигатели и ЧПУ требуют квалифицированных специалистов.

Доставка запчастей: Вне Европы и США может занимать до 2–3 недель.

3. Виды производимых станков для металлообработки

FOOKE производит 5-осевые портальные фрезерные станки (ENDURA®) и системы трения с перемешиванием (FSW) для обработки алюминия, композитов, стали и титана. Компания не выпускает токарные, зубообрабатывающие или электроэрозийные станки, сосредоточившись на крупногабаритной высокоточной обработке. Ассортимент включает около 15 моделей, включая профильные, плитовые и специализированные станки. Ниже приведены основные серии и модели.

Фрезерные обрабатывающие центры

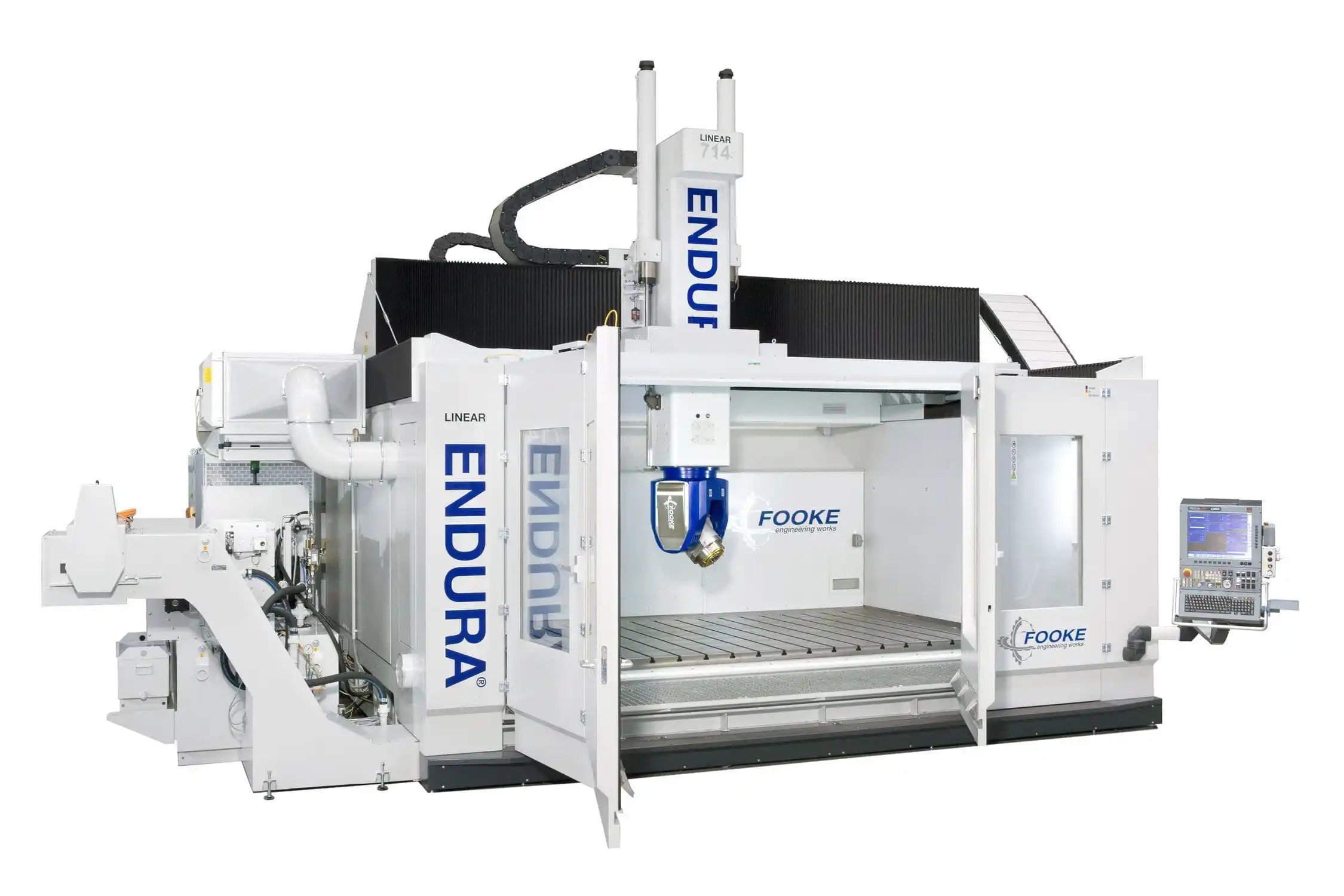

ENDURA® 704LINEAR

Характеристики: Рабочая зона 2200×3500×1500 мм, шпиндель до 24,000 об/мин (Fischer/Kessler), мощность 60 кВт, грузоподъемность 27,216 кг, точность ±0.015 мм, масса 35,000 кг.

Особенности: 5-осевой портальный центр с линейными двигателями и термической развязкой для обработки крупных деталей (пресс-формы, аэрокосмические рамы). ЧПУ Siemens/Heidenhain, магазин на 100 инструментов. Используется CDM Tool для штамповки.

ENDURA® 715LINEAR

Характеристики: Рабочая зона 3000×2000×1500 мм, шпиндель до 20,000 об/мин, мощность 50 кВт, грузоподъемность 20,000 кг, точность ±0.01 мм, масса 30,000 кг.

Особенности: 5-осевой центр с IoT (IPercept) для предиктивного обслуживания и мониторинга столкновений. Применяется в авиации и прототипировании. Создан в сотрудничестве с RAMPF для модели Hulk.

ENDURA® PRO LINEAR

Характеристики: Рабочая зона до 10,000×3000×1500 мм, шпиндель до 18,000 об/мин, мощность 70 кВт, точность ±0.02 мм, масса 50,000 кг.

Особенности: Длиннобедный 5-осевой станок для профильных алюминиевых и композитных деталей (авиационные стрингеры). Моноблочная станина и вилочная головка обеспечивают стабильность и объем обработки до 11 л/мин.

ENDURA® 7000LINEAR

Характеристики: Рабочая зона 6000×2500×2000 мм, шпиндель до 15,000 об/мин, мощность 80 кВт, грузоподъемность 30,000 кг, точность ±0.015 мм, масса 40,000 кг.

Особенности: Компактный портальный станок для высокопрочных материалов (инструментальная сталь). Подходит для пресс-форм и аэрокосмических деталей. Поставлен в Корею.

Системы трения с перемешиванием (FSW)

FOOKE FSW 20

Характеристики: Рабочая зона до 10,000×2000 мм, осевая сила 100 кН, скорость сварки 3000 мм/мин, точность ±0.05 мм, масса 25,000 кг.

Особенности: 2-осевая машина для сварки плоских алюминиевых листов. Гидравлическая система зажима и датчики силы обеспечивают стабильное качество шва. Используется в железнодорожной отрасли.

FOOKE FSW 30

Характеристики: Диаметр заготовки до 2600 мм, длина 10,000 мм, осевая сила 100 кН, скорость сварки 3000 мм/мин, масса 30,000 кг.

Особенности: 2-осевая машина для сварки цилиндрических алюминиевых деталей (трубы, резервуары). Подходит для продольной сварки в судостроении.

5-Axis FSW System

Характеристики: Рабочая зона по проекту, осевая сила до 150 кН, точность ±0.03 мм, масса по проекту.

Особенности: Инновационная система для сварки сферически изогнутых фюзеляжей Airbus A321. Разработана с TU Darmstadt, заменяет клепку, снижая вес на 1 кг/м.

Модификации и особенности

ENDURA® Series: Включает 704LINEAR, 715LINEAR, PRO LINEAR, 7000LINEAR с рабочей зоной от 2200×1500 мм до 10,000×3000 мм. Отличаются шпинделями (15,000–24,000 об/мин) и грузоподъемностью (20,000–60,000 кг).

FSW Series: FSW 20 (листы), FSW 30 (цилиндры), 5-Axis FSW (фюзеляжи) с осевой силой до 150 кН.

Linear Drives: Линейные двигатели вместо ШВП для скорости и долговечности (ENDURA® 704LINEAR).

Thermal Decoupling: Технология защиты от температурных колебаний для точности (ENDURA® series).

Siemens/Heidenhain ЧПУ: Поддержка G-кода, IoT и интеграции CAD/CAM.

IPercept Integration: Предиктивное обслуживание и мониторинг столкновений (ENDURA® 715LINEAR).

Tool Changer: Магазины на 100–200 инструментов (ENDURA® 704LINEAR).

Автоматизация

Pallet Systems: Автоматическая смена паллет для ENDURA® 704LINEAR (10 секунд).

Robotic Loading: Поддержка роботизированных систем для ENDURA® PRO LINEAR.

IoT Monitoring: IPercept для анализа износа шпинделей и осей (ENDURA® 715LINEAR).

FSW Control: Интуитивный интерфейс с датчиками силы для FSW 20/30.

4. Вывод и рекомендации

FOOKE GmbH предлагает высокоточные 5-осевые фрезерные станки (ENDURA® 704LINEAR, PRO LINEAR) и системы FSW (FSW 20, 5-Axis FSW), идеальные для аэрокосмической, автомобильной и железнодорожной отраслей. Их оборудование отличается динамикой, надежностью и инновациями, такими как линейные двигатели и IoT, но высокая стоимость и узкая специализация требуют тщательного анализа потребностей.

Рекомендации:

Выбор модели: Для средних деталей выбирайте ENDURA® 715LINEAR, для крупных профилей — ENDURA® PRO LINEAR, для пресс-форм — ENDURA® 704LINEAR. Для сварки алюминия подойдет FSW 20 (листы) или 5-Axis FSW (фюзеляжи).

Автоматизация: Используйте Siemens/Heidenhain ЧПУ, добавьте IPercept и роботизированные системы для серийного производства.

Тестирование: Запрашивайте демонстрацию на заводе в Боркене или через FOOKE USA (248-218-5880).

Сервис: Заключите контракт Service 36Plus, уточнив сроки поставки запчастей и поддержку ЧПУ.

Контроль качества: Требуйте личного присутствия при выходном контроле качества или видеотрансляции испытаний, например, как предоставляет ООО "КТИ" (QARIZ®).

Для получения дополнительной информации обратитесь к производителю либо к нашему техническому специалисту.
