HNK Machine Tool: Южнокорейский производитель крупногабаритных станков с ЧПУ

HNK Machine Tool Co., Ltd., основанная в 1960 году в Хаман-гуне, Южная Корея, является ведущим производителем крупногабаритных станков с числовым программным управлением (ЧПУ), специализирующимся на обработке металлов, таких как сталь, титан, чугун и алюминий. Компания обслуживает аэрокосмическую, судостроительную, энергетическую и тяжелую промышленность, предлагая решения для высокоточной обработки больших деталей. HNK известна своими вертикальными токарными центрами, горизонтальными расточными станками и двухстоечными обрабатывающими центрами, которые поставляются таким гигантам, как Hyundai Heavy Industries и Doosan. Эта статья расскажет об истории бренда, его преимуществах и недостатках, ассортименте станков для металлообработки и рекомендациях для выбора.

1. История бренда

HNK Machine Tool Co., Ltd. была основана в 1960 году как Hankuk Precision Machine Co., Ltd. для производства тяжелых станков. В 1980-х годах компания начала внедрять технологии ЧПУ, а в 1998 году вышла на североамериканский рынок, экспортируя горизонтальные расточные станки, вертикальные токарные центры и двухстоечные обрабатывающие центры. В 2000-х годах HNK получила сертификаты ISO 9001 и CE, укрепив репутацию производителя качественного оборудования.

На выставке IMTS 2018 HNK представила модель VTC-30/40 с двумя шпинделями и возможностью обработки деталей диаметром до 4 м, что привлекло внимание аэрокосмической отрасли. Компания также разработала специализированные станки для судовых двигателей и зубчатых передач. Сегодня HNK экспортирует продукцию в более чем 30 стран, включая США, Китай, Европу и Ближний Восток, через дистрибьюторов, таких как Ward Hi-Tech (Великобритания) и Dynamic International (США). Производственные мощности в Хаман-гуне занимают площадь 20,000 м², обеспечивая выпуск около 200 станков ежегодно.

2. Преимущества и недостатки

Преимущества

Высокая точность: Точность до ±5–10 мкм благодаря жестким конструкциям, линейным шкалам и системам управления Fanuc/Siemens.

Крупногабаритная обработка: Возможность обработки деталей до 8.5 м в диаметре и весом до 100 тонн, идеально для судостроения и энергетики.

Прочная конструкция: Чугунные станины и коробчатые направляющие обеспечивают стабильность при тяжелой обработке, снижая вибрации на 25–30%.

Гибкость: Модели с 3–5 осями, поддержкой C-оси, живым шпинделем и сменными приставками для фрезерования, сверления и расточки.

Автоматизация: Интеграция с автоматическими сменщиками инструментов (до 60 позиций), паллетными системами и роботами Fanuc.

Глобальная репутация: Поставки для Hyundai, Doosan и корейской аэрокосмической отрасли подтверждают надежность.

Недостатки

Высокая стоимость: Цены (от $200,000 до $2,000,000) делают станки недоступными для малых и средних предприятий.

Ограниченная универсальность: Фокус на крупногабаритных станках ограничивает применение для мелких деталей или микрообработки.

Сложность обслуживания: Требуется квалифицированный персонал для работы с Fanuc 31i/32i, а запчасти могут быть дорогими.

Сервисная сеть: Ограниченная поддержка в некоторых регионах (например, Южная Америка, Африка), что увеличивает время простоя.

Энергопотребление: Высокая мощность двигателей (до 100 л.с.) повышает эксплуатационные расходы.

3. Виды производимых станков для металлообработки

HNK Machine Tool производит крупногабаритные станки с ЧПУ, включая вертикальные токарные центры, горизонтальные расточные станки, двухстоечные обрабатывающие центры, планомиллеры и специализированные станки для судовых двигателей и зубчатых передач. Ассортимент насчитывает около 73 модели, предназначенные для обработки стали, титана, чугуна и алюминия в аэрокосмической, судостроительной и энергетической отраслях. Ниже приведены основные серии и модели.

Вертикальные токарные центры (VTC)

VTC-16/20

Характеристики: Диаметр стола 1600 мм, максимальный диаметр обработки 2000 мм, высота обработки 1600 мм, шпиндель до 400 об/мин, мощность 60 л.с., точность ±7 мкм, масса 25,000 кг, управление Fanuc 31iA.

Особенности: 3-осевой токарный центр с живым шпинделем (1500 об/мин) и C-осью (0.001°). Сменщик на 12 инструментов, подходит для аэрокосмических деталей.

VTC-30/40

Характеристики: Диаметр стола 3000 мм, максимальный диаметр обработки 4000 мм, высота обработки 2000 мм, шпиндель до 80 об/мин, мощность 100 л.с., точность ±10 мкм, масса 40,000 кг, управление Fanuc 18i.

Особенности: 4-осевой центр с двумя шпинделями для обработки деталей весом до 20 тонн (турбины, судовые валы). Поддерживает автоматическую смену приставок.

NT-12/16

Характеристики: Диаметр стола 1250 мм, максимальный диаметр обработки 1600 мм, высота обработки 1600 мм, шпиндель до 400 об/мин, мощность 60 л.с., точность ±7 мкм, масса 20,000 кг, управление Fanuc 18i-TB.

Особенности: Компактный токарный центр с 12-позиционным ATC и низким временем наработки (например, 1419 часов). Подходит для серийной обработки.

Горизонтальные расточные станки

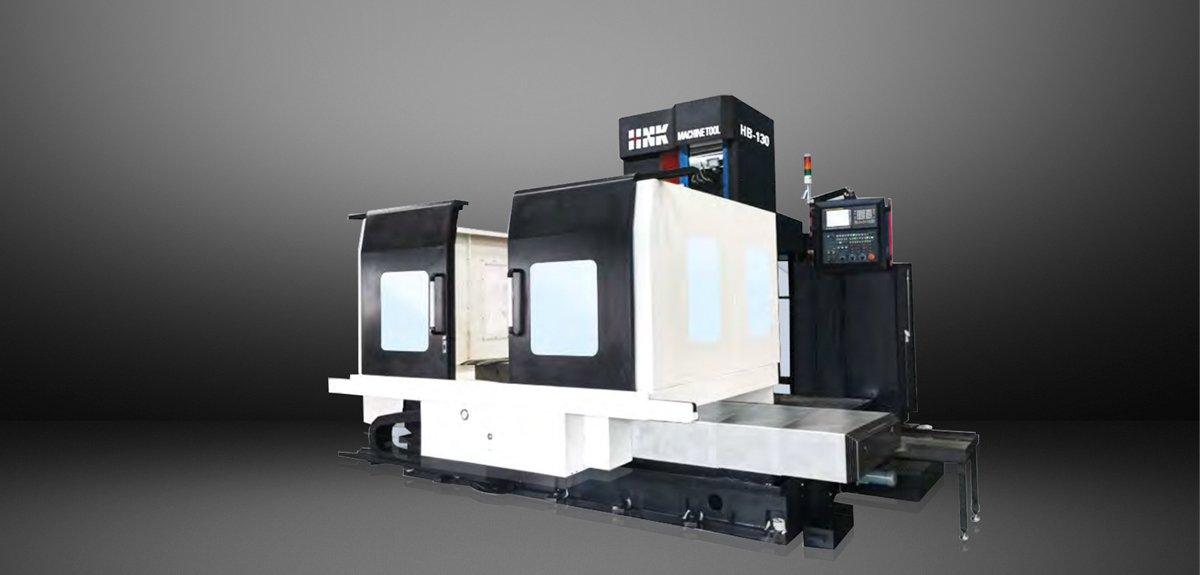

HB-130

Характеристики: Рабочая зона 3000×2000×1500 мм, шпиндель до 2500 об/мин (BT50), мощность 30 кВт, точность ±5 мкм, стол 2000×2000 мм, масса 25,000 кг, управление Fanuc 31i.

Особенности: 4-осевой станок для обработки крупных деталей (корпуса двигателей). Длинный шпиндель и широкий стол обеспечивают гибкость.

HKDB-F Series

Характеристики: Рабочая зона 4000×3000×2000 мм, шпиндель до 2000 об/мин (BT50), мощность 37 кВт, точность ±7 мкм, стол 2500×2500 мм, масса 30,000 кг, управление Siemens 840D.

Особенности: Высокопроизводительный расточной станок с фиксированным столом для судостроения. Поддерживает глубокое сверление и фрезерование.

Двухстоечные обрабатывающие центры

HPM-H Series

Характеристики: Рабочая зона 6000×3000×2000 мм, шпиндель до 6000 об/мин (ISO 50), мощность 45 кВт, точность ±10 мкм, стол 6500×3000 мм, масса 40,000 кг, управление Fanuc 18i.

Особенности: 3/4-осевой центр с высокоскоростным шпинделем для тяжелой обработки (аэрокосмические панели). Поддерживает подачу СОЖ через шпиндель (30 бар).

HPM-M Series

Характеристики: Рабочая зона 8000×4000×2500 мм, шпиндель до 4000 об/мин (ISO 50), мощность 55 кВт, точность ±10 мкм, стол 8500×4000 мм, масса 50,000 кг, управление Siemens 840D.

Особенности: Двухстоечный центр для прецизионной обработки широких заготовок (турбины, штампы). Жесткая конструкция и 60-позиционный ATC.

HPF-H Series

Характеристики: Рабочая зона 10,000×5000×3000 мм, шпиндель до 4000 об/мин (ISO 50), мощность 60 кВт, точность ±10 мкм, стол 10,500×5000 мм, масса 60,000 кг, управление Fanuc 31i.

Особенности: Многофункциональный станок для обработки крупных деталей (судовые двигатели). Поддерживает универсальную фрезерную голову.

Специализированные станки

CNC Gear Hobbing Machine

Характеристики: Модуль зуба M5–M20, диаметр обработки до 2000 мм, шпиндель до 500 об/мин, мощность 30 кВт, точность ±10 мкм, масса 15,000 кг, управление Fanuc 31i.

Особенности: Станок для нарезки зубчатых колес с высокой точностью. Подходит для энергетической и судостроительной отраслей.

Multi-Spindle Gantry Profiler

Характеристики: Рабочая зона до 25,000×5000×3000 мм, шпиндель до 6000 об/мин, мощность 50 кВт, точность ±15 мкм, масса 80,000 кг, управление Siemens 840D.

Особенности: Портальный профилировщик с несколькими шпинделями для обработки крупногабаритных деталей (аэрокосмические конструкции).

Модификации и особенности

Live Spindle: Живые шпиндели (до 1500 об/мин) для фрезерования и сверления (VTC-16/20, NT-12/16).

C-Axis: Индексация стола с точностью 0.001° для сложной обработки (VTC-30/40, HPM-H).

AAC (Automatic Attachment Changer): Автоматическая смена приставок (универсальная, угловая, удлинительная) для гибкости (HPM-M, HB-130).

High-Speed Spindle: Шпиндели до 6000–8000 об/мин для высокоскоростной обработки (HPM-H, HPF-H).

Automation: Сменщики инструментов (12–60 позиций), паллетные системы и интеграция с роботами Fanuc.

CNC Controls: Fanuc 18i/31i/32i (стандарт), Siemens 840D (опция) для сложных траекторий и CAD/CAM.

4. Вывод и рекомендации

HNK Machine Tool Co., Ltd. предлагает крупногабаритные станки с ЧПУ (серии VTC, HB, HPM, HPF) с точностью ±5–15 мкм, мощностью до 100 л.с. и возможностью обработки деталей до 8.5 м в диаметре, идеальные для аэрокосмической, судостроительной и энергетической отраслей. Их оборудование обеспечивает высокую производительность благодаря автоматизации, живым шпинделям и сменным приставкам, но высокая стоимость и сложность обслуживания требуют тщательного подхода. Поддержка через дистрибьюторов, таких как Dynamic International, и репутация поставщика для Hyundai и Doosan делают HNK надежным выбором для тяжелой промышленности.

Рекомендации:

Выбор модели: Для средних деталей (аэрокосмические компоненты) выбирайте VTC-16/20 или NT-12/16. Для крупных заготовок (судовые валы, турбины) — VTC-30/40 или HPM-M. Для расточки (корпуса двигателей) — HB-130 или HKDB-F. Для зубчатых колес — CNC Gear Hobbing Machine.

Автоматизация: Используйте Fanuc/Siemens CNC с CAD/CAM, добавьте сменщики инструментов или роботизированные системы для крупносерийного производства.

Тестирование: Запрашивайте демонстрацию на заводе HNK в Хаман-гуне или через дистрибьюторов (Ward Hi-Tech, Dynamic International).

Сервис: Заключите контракт на обслуживание, уточнив доступность запчастей и технической поддержки, особенно в удаленных регионах.

Контроль качества: Требуйте личного присутствия или видеотрансляции при заводских приемочных испытаниях, как предлагает, например, ООО "КТИ" (QARIZ®).

Для получения дополнительной информации обратитесь к HNK Machine Tool Co.или нашему техническому специалисту.
