Pinnacle: Тайваньские фрезерные центры для высокоскоростной обработки

Pinnacle — тайваньский бренд высокоскоростных вертикальных и 5-осевых фрезерных обрабатывающих центров. Специализируется на компактных решениях для обработки средних деталей из алюминия, стали и нержавейки с акцентом на динамику и точность.

1. История бренда

Pinnacle Machine Tool Co., Ltd. основана в 1990-х годах на Тайване (г. Taichung). Изначально выпускала 3-осевые вертикальные центры, в 2000-х расширила линейку до 5-осевых BX Series. Заводы сертифицированы ISO 9001, компоненты — HIWIN/NSK/Fanuc. В 2010-х вышла на российский рынок через дилеров (stanki.ru), адаптировав под 380В. Сегодня Pinnacle — лидер тайваньского среднего сегмента (1000+ станков/год), экспорт в 40 стран, фокус на автопром, электронику, приборостроение.

2. Основные преимущества

Pinnacle выделяется на рынке благодаря следующим преимуществам:

Высокоскоростная обработка: Шпиндель 10 000–18 000 об/мин, ускорение 1–1.2G, подача 36–48 м/мин.

Компактность: Габариты для цехов 100–400 м², нагрузка 500–1200 кг.

Точность: ШВП C3, повторяемость ±0.005–0.008 мм, термокомпенсация.

Автоматика: Магазин 20–24 инструмента, смена 3–5 сек, СОЖ 30–50 бар.

Надёжность: Чугунные станины, роликовые направляющие HIWIN по всем осям.

3. Виды производимых станков для металлообработки

Pinnacle производит вертикальные 3-осевые (LV/SV/QV/DV) и 5-осевые (BX) фрезерные центры. Токарные/шлифовальные/хонинговальные отсутствуют. Линейки для среднесерийного производства (1000–8000 деталей/год), подходит для серийных производств в 3 смены.

Вертикальные 3-осевые фрезерные центры

LV Series:

Модели: LV85, LV105, LV116.

Характеристики: Стол 1000x510–1300x610 мм (600–1000 кг), шпиндель BT40 7.5/11–11/15 кВт/8000–15 000 об/мин, ход X/Y/Z 850–1160/510–610/500–600 мм.

Модификации:

LV85: Ход 850/510/500 мм, подходит для малых и средних предприятий (корпуса, оснастка).

LV105: 1050/510/550 мм, подходит для серийных производств в 3 смены.

LV116: 1160/610/600 мм, подходит для серийных производств в 3 смены.

SV Series:

Модели: SV116.

Характеристики: Стол 1300x610 мм, шпиндель 7.5/11 кВт/10 000 об/мин, подходит для серийных производств в 3 смены.

QV Series:

Модели: QV116.

Характеристики: Роликовые направляющие, магазин 24, подходит для серийных производств в 3 смены.

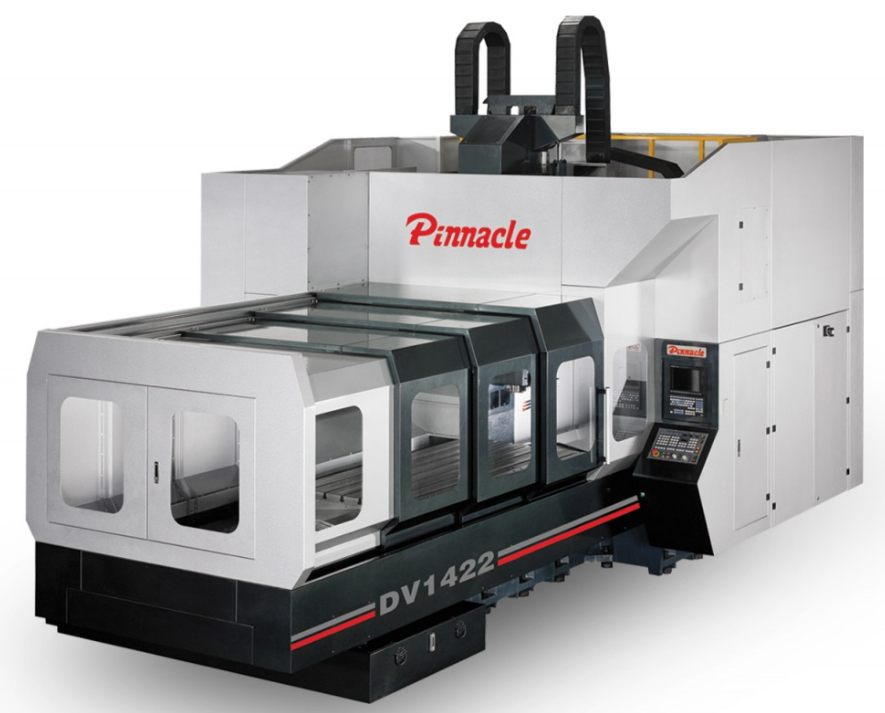

DV Series (Двойная колонна):

Модели: DV1422.

Характеристики: Ход 1400/2200 мм, коробка передач 660 Нм, подходит для серийных производств в 3 смены (тяжёлые стали).

5-осевые фрезерные центры

BX Series:

Модели: BX700, BX700T.

Характеристики: Стол 1600x700 мм (1000 кг), шпиндель 15/18 кВт/18 000 об/мин (HSK), поворотный стол + наклонная голова, вес 12 000 кг.

Модификации:

BX700: Поворотный стол + наклонная голова, подходит для серийных производств в 3 смены (лопатки, импеллеры).

BX700T: 5-осевая с прямым приводом, подходит для серийных производств в 3 смены.

Особенности: Полная одновременная 5-осевая обработка.

4. Плюсы и минусы

Плюсы:

Высокая динамика (36–48 м/мин, 15 000 об/мин).

Роликовые направляющие по всем осям.

Подходит для серийных производств в 3 смены (автопром, электроника).

Цена на 40% ниже японских аналогов.

Минусы:

Точность ±0.008 мм (стандарт Тайвань).

Ограниченная нагрузка (<1200 кг).

Нет портальных/горизонтальных моделей.

Не для сверхтяжёлой обработки (>2 т).

5. Вывод и рекомендации

Pinnacle — динамичный тайваньский бренд вертикальных (LV85/105/116, SV116, DV1422) и 5-осевых (BX700) фрезерных центров. Подходит для серийных производств в 3 смены и малых/средних предприятий с высокоскоростными задачами.

Рекомендации:

Компактные корпуса — LV85; средние серии — LV116/SV116; 5-осевые — BX700; тяжёлые — DV1422.

Дополнения: Магазин 24 + СОЖ 50 бар для 24/7.

Альтернативы: Haas VF-3 (компактнее); Doosan DNM (мощнее).
