SCHÜTTE: Немецкий производитель высокоточных металлорежущих станков

Alfred H. Schütte, основанная в Кёльне, Германия, является ведущим производителем многошпиндельных автоматов и 5-осевых шлифовальных станков с ЧПУ. Компания специализируется на оборудовании для высокоточной обработки металлов, обслуживая автомобильную, аэрокосмическую, медицинскую и другие отрасли. Эта статья расскажет об истории бренда, его преимуществах и недостатках, ассортименте металлорежущих станков и рекомендациях для выбора.

1. История бренда

Компания Alfred H. Schütte была основана в 1880 году в Кёльне и изначально занималась производством механических станков. За более чем 140 лет Schütte превратилась в глобального лидера в области многошпиндельных автоматов и шлифовальных станков. В 1950-х годах компания внедрила первые станки с кулачковым управлением, а в 1980-х годах перешла к ЧПУ-технологиям, представив серию многошпиндельных автоматов PC. В 2000-х годах Schütte разработала 5-осевые шлифовальные станки, такие как серия 335LINEAR, с использованием линейных двигателей для повышения точности.

Сегодня Schütte имеет производственные мощности в Германии и представительства в США (Schütte USA, Джексон, Мичиган), Франции, Италии, Китае, Японии и других странах. На выставке IMTS 2018 компания представила станок 325LINEAR с расширенными осями X и Y, а в 2023 году на EMO Hannover продемонстрировала обновленную серию SCX с улучшенной автоматизацией. Schütte обслуживает таких клиентов, как Bosch, Siemens и лидеров медицинской промышленности, предлагая решения для сложных деталей и микроинструментов.

2. Преимущества и недостатки

Преимущества

Высокая точность: Шлифовальные станки обеспечивают точность до ±0.002 мм, идеально для микроинструментов и медицинских имплантатов.

Гибкость: Многошпиндельные автоматы (серия SCX) и шлифовальные станки (335LINEAR) поддерживают обработку сложных деталей с минимальной переналадкой.

Инновации: Линейные двигатели, программное обеспечение SIGSpro и 3D-симуляция упрощают программирование и повышают производительность.

Надежность: Конструкции с высокой жесткостью и долговечные компоненты обеспечивают стабильность даже при интенсивной эксплуатации.

Глобальная поддержка: Сервисные центры в 10 странах и горячая линия (+1-517-782-3600 в США) гарантируют быструю помощь.

Недостатки

Высокая стоимость: Цены на станки (от $200,000) делают их менее доступными для малых предприятий.

Сложность эксплуатации: Требуются высококвалифицированные операторы для работы с ЧПУ и SIGSpro.

Ограниченный ассортимент: Основной фокус на многошпиндельных токарных и шлифовальных станках, без фрезерных или электроэрозийных решений.

3. Виды производимых станков для металлообработки

Schütte производит многошпиндельные токарные автоматы и 5-осевые шлифовальные станки для обработки стали, алюминия, титана и других металлов. Компания фокусируется на высокоточной обработке сложных деталей, включая инструменты, имплантаты и компоненты для автомобилей. Ассортимент включает около 20 моделей в сериях PC, SCX, G и 335/105LINEAR. Ниже приведены основные серии и модели.

Токарные многошпиндельные автоматы

PC Series (PC6, PC8)

Характеристики: 6–8 шпинделей, диаметр прутка до 51 мм, рабочая зона до 400×200 мм, мощность 15 кВт, точность ±0.01 мм, масса 8000–10,000 кг.

Особенности: Гибкие автоматы с ЧПУ для обработки сложных деталей (валы, фитинги). Поддерживают C/Y-оси, фрезерование и полигональную обработку. Оснащены системой Hirth для точного позиционирования шпинделя.

SCX Series (SCX-36, SCX-65)

Характеристики: 7–8 шпинделей, диаметр заготовки до 130 мм, мощность 22 кВт, точность ±0.008 мм, масса 12,000 кг.

Особенности: Модульные автоматы для высокопроизводительной обработки (автомобильные компоненты, гидравлика). Полная автоматизация и быстрая переналадка для малых и средних партий.

G Series (G20, G26)

Характеристики: 6 шпинделей, диаметр прутка до 20 мм, мощность 10 кВт, точность ±0.015 мм, масса 6000 кг.

Особенности: Быстрые кулачковые автоматы для мелких деталей (электрические компоненты). Комбинируют ЧПУ и кулачковое управление для высокой скорости.

ECX Series (ECX-36, ECX-65)

Характеристики: 6–8 шпинделей, диаметр прутка до 65 мм, мощность 18 кВт, точность ±0.01 мм, масса 10,000 кг.

Особенности: Гибридные автоматы, заполняющие нишу между одно- и многошпиндельными станками. Подходят для сложных деталей с частой переналадкой.

Шлифовальные станки

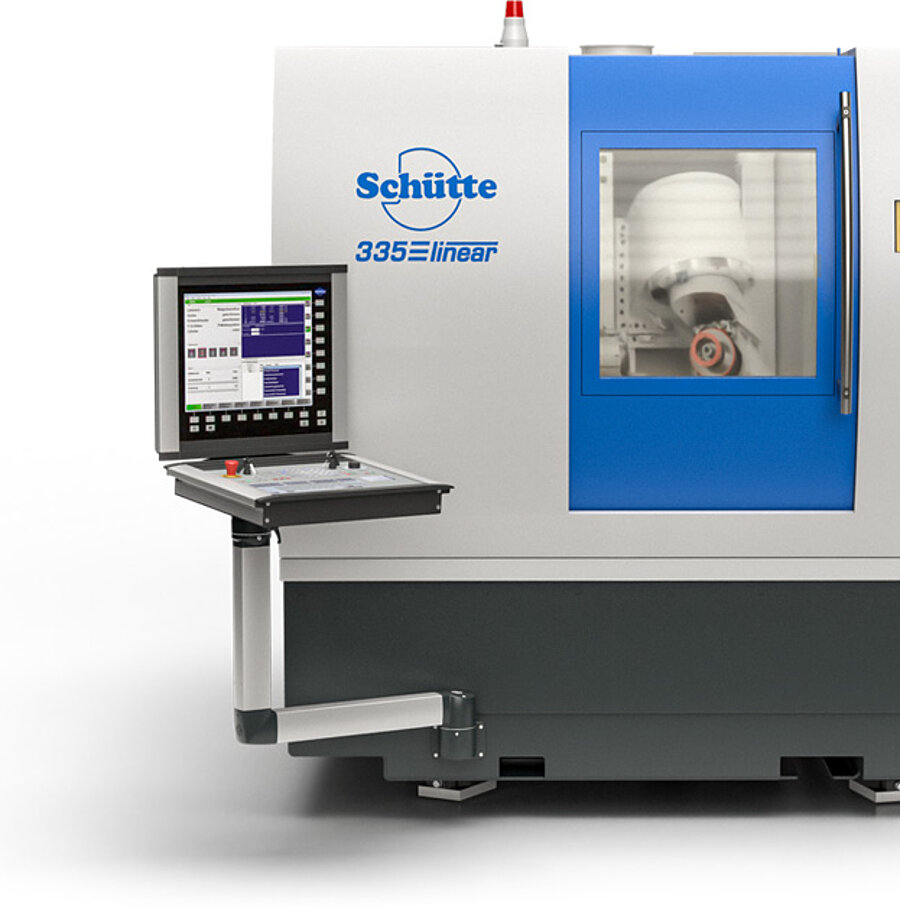

335LINEAR

Характеристики: Рабочая зона 700×400×300 мм, шпиндель до 12,000 об/мин, мощность 10 кВт, точность ±0.002 мм, масса 6500 кг.

Особенности: 5-осевой шлифовальный станок с линейными двигателями для инструментов и имплантатов. Оснащен SIGSpro для программирования сложных профилей (сверла, фрезы).

105LINEAR

Характеристики: Рабочая зона 500×300×200 мм, шпиндель до 15,000 об/мин, мощность 8 кВт, точность ±0.0015 мм, масса 5000 кг.

Особенности: Компактный станок для микроинструментов и профильных вставок. Высокая точность и модульная система зажимов.

325LINEAR

Характеристики: Рабочая зона 600×350×250 мм, шпиндель до 12,000 об/мин, мощность 9 кВт, точность ±0.002 мм, масса 6000 кг.

Особенности: Универсальный станок с расширенными осями X/Y для сложных режущих инструментов и медицинских компонентов.

330LINEAR

Характеристики: Рабочая зона 600×350×250 мм, шпиндель до 10,000 об/мин, мощность 9 кВт, точность ±0.0025 мм, масса 6200 кг.

Особенности: Специализирован для стандартных инструментов с высокими требованиями к точности.

Модификации и особенности

PC Series: PC6 (6 шпинделей), PC8 (8 шпинделей). Отличаются количеством шпинделей и диаметром прутка (до 51 мм).

SCX Series: SCX-36 (диаметр до 36 мм), SCX-65 (до 65 мм). Модульная конструкция и поддержка полной автоматизации.

G Series: G20 (диаметр до 20 мм), G26 (до 26 мм). Кулачковое управление для высокой скорости.

ECX Series: ECX-36, ECX-65. Гибридная конструкция для гибкости.

LINEAR Series (шлифовальные): 335LINEAR (универсальная), 105LINEAR (микроинструменты), 325LINEAR (расширенные оси), 330LINEAR (стандартные инструменты). Отличаются размером рабочей зоны и точностью.

Линейные двигатели: Применяются в 335/325/105LINEAR для скорости и точности.

SIGSpro Software: Интуитивное программирование, 3D-симуляция, проверка столкновений.

Автоматизация: Системы смены заготовок, магазины инструментов (до 50 позиций), интеграция с Siemens ЧПУ.

4. Вывод и рекомендации

Schütte предлагает высокоточные многошпиндельные токарные автоматы (SCX, PC) и 5-осевые шлифовальные станки (335LINEAR, 105LINEAR), идеальные для автомобильной, аэрокосмической и медицинской отраслей. Оборудование отличается точностью, гибкостью и инновациями, такими как линейные двигатели и SIGSpro, но высокая стоимость и сложность эксплуатации требуют тщательного анализа потребностей.

Рекомендации

Выбор модели: Для мелких деталей и высокой скорости выбирайте G20 или ECX-36. Для сложных компонентов подойдут SCX-65 или PC8. Для микроинструментов и имплантатов — 105LINEAR, для универсальной шлифовки — 335LINEAR.

Автоматизация: Используйте SIGSpro и Siemens ЧПУ, добавьте системы смены заготовок для серийного производства.

Тестирование: Запрашивайте демонстрацию на заводе в Кёльне или через Schütte USA (+1-517-782-3600).

Сервис: Заключите контракт на Lifecycle Service, уточнив сроки поставки запчастей.

Контроль качества: Требуйте личного присутствия при выходном контроле качества станка на заводе или видеотрансляции испытаний, например, как это предоставляет ООО "КТИ" (QARIZ®).

Для получения дополнительной информации обратитесь к производителю либо к нашему техническому специалисту.
