SHW Werkzeugmaschinen: Немецкий производитель фрезерных станков с ЧПУ

SHW Werkzeugmaschinen GmbH — немецкий производитель высокоточных фрезерных станков с числовым программным управлением (ЧПУ), специализирующийся на обработке крупных деталей для машиностроения, энергетики, аэрокосмической, железнодорожной и горнодобывающей отраслей. Компания известна своими станками с подвижной колонной, портальными станками и универсальными обрабатывающими центрами, обеспечивающими точность и надежность. Эта статья расскажет об истории бренда, его преимуществах и недостатках, ассортименте станков для металлообработки и рекомендациях для выбора.

1. История бренда

SHW Werkzeugmaschinen GmbH ведет свою историю с 1360 года, когда в Алене (Германия) были основаны Швабские металлургические заводы (Schwäbische Hüttenwerke). В 1912 году началось производство первых фрезерных станков, а в 1930-х годах компания специализировалась на универсальных фрезерных станках. В 1970-х годах SHW внедрила ЧПУ, представив станки для тяжелой обработки. В 2000 году был разработан 5-осевой высокоскоростной фрезерный станок с головкой на 20,000 об/мин, а в 2004 году — компактный центр UniSpeed 5 без фундамента.

В 2010 году компания представила серию UniForce 8 с вертикальной осью до 6100 мм, а в 2014 году — PowerForce 8 для энергетики с осью до 8100 мм. В 2020 году на SHW Innovation Days была представлена серия PowerSpeed Cube и запатентованный диагональный фрезерный шпиндель, устанавливающий новые стандарты в обработке. Сегодня SHW, базирующаяся в Алене-Вассеральфингене, экспортирует станки в более чем 20 стран, включая США, Китай и Индию, и продолжает развивать технологии Индустрии 4.0.

2. Преимущества и недостатки

Преимущества

Высокая точность: Точность до ±3 мкм благодаря запатентованным фрезерным головкам (например, диагональный шпиндель) и системам управления Siemens/Heidenhain.

Гибкость: Модульные станки с 3–5 осями, автоматической сменой головок (64,800 позиций) и настраиваемыми размерами для обработки деталей до 30 м по оси X.

Производительность: Высокая скорость подачи (до 40 м/мин) и мощные шпиндели (до 70 кВт) для обработки стали, титана и алюминия.

Инновации: Поддержка Индустрии 4.0, включая удаленную диагностику, предиктивное обслуживание и интеграцию с облачными системами.

Надежность: Термосимметричные конструкции и собственное производство фрезерных головок обеспечивают долговечность при тяжелой обработке.

Глобальная поддержка: Сервисные центры в Европе, США, Китае и Индии, а также партнерство с Kematech для быстрого обслуживания.

Недостатки

Высокая стоимость: Станки премиум-класса недоступны для малых предприятий с ограниченным бюджетом.

Сложность эксплуатации: Требуется квалифицированный персонал для работы с Siemens 840D, Heidenhain TNC 640 и сложными 5-осевыми процессами.

Ограниченный ассортимент: Фокус на фрезерных станках и обрабатывающих центрах, без токарных или шлифовальных решений.

Энергопотребление: Высокоскоростные шпиндели (до 20,000 об/мин) и крупные конструкции увеличивают эксплуатационные расходы.

Сроки поставки: Индивидуальная настройка может задерживать доставку до 6–12 месяцев.

3. Виды производимых станков для металлообработки

SHW Werkzeugmaschinen производит фрезерные станки с ЧПУ, включая станки с подвижной колонной, портальные станки и универсальные обрабатывающие центры, предназначенные для обработки крупных деталей из стали, титана, алюминия и композитов. Компания не выпускает токарные, шлифовальные или электроэрозийные станки, сосредоточившись на высокоточной фрезеровке для машиностроения, энергетики и аэрокосмической отрасли. Ассортимент включает около 15 моделей с точностью до ±3 мкм. Ниже приведены основные серии и модели.

Фрезерные станки с ЧПУ

Серия UniSpeed (компактные обрабатывающие центры)

UniSpeed 5

Характеристики: Рабочая зона 2000×1300×1300 мм, шпиндель до 20,000 об/мин (HSK-A63), мощность 44 кВт, точность ±3 мкм, масса 12,000 кг, управление Heidenhain TNC 640.

Особенности: Компактный 5-осевой центр с ортогональной фрезерной головкой (64,800 позиций). Подходит для пресс-форм, авиационных деталей и контрактного производства.

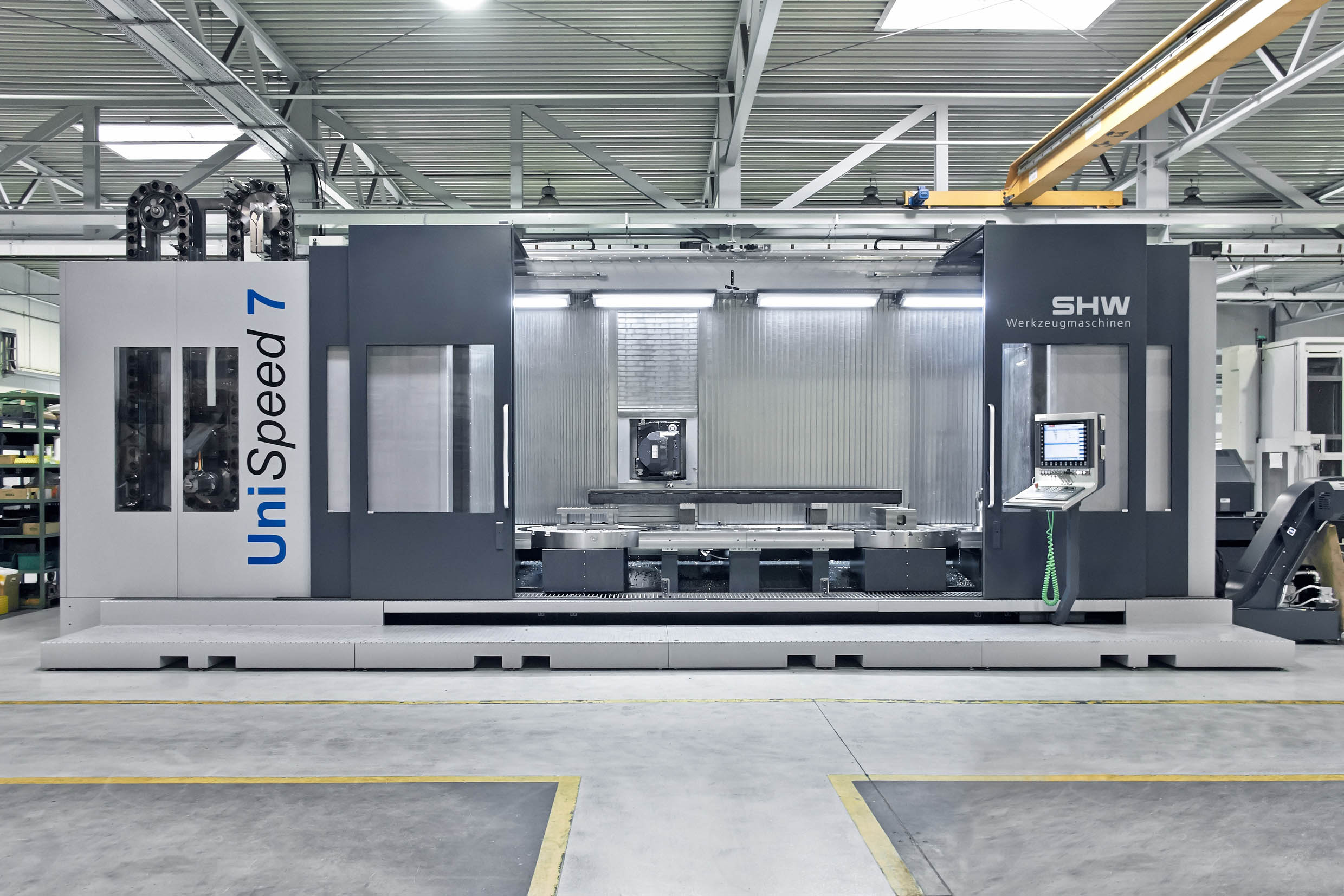

UniSpeed 7

Характеристики: Рабочая зона 3500×1300×1300 мм, шпиндель до 12,000 об/мин (HSK-A100), мощность 70 кВт, точность ±4 мкм, масса 15,000 кг, управление Siemens 840D.

Особенности: Универсальный центр для 3–5-осевой обработки с автоматической сменой головок. Используется в инструментальном производстве и авиации.

Серия TightBlock (универсальные обрабатывающие центры)

TightBlock

Характеристики: Рабочая зона 2500×1300×1300 мм, шпиндель до 15,000 об/мин (HSK-A63), мощность 44 кВт, точность ±3 мкм, масса 13,000 кг, управление Heidenhain TNC 640.

Особенности: 5-осевой центр с высокой динамикой для фрезерования и токарно-фрезерной обработки. Подходит для модельного производства и аэрокосмической отрасли.

TightBlock 2

Характеристики: Рабочая зона 2200×1500×1300 мм, шпиндель до 15,000 об/мин (HSK-A63), мощность 44 кВт, точность ±3 мкм, масса 14,000 кг, управление Siemens 840D.

Особенности: Усиленный центр с поворотным столом для обработки сложных деталей. Используется в производстве турбин и крупных двигателей.

Серия PowerSpeed (станки с подвижной колонной)

PowerSpeed 5

Характеристики: Рабочая зона 6000×1500×1500 мм, шпиндель до 12,000 об/мин (HSK-A100), мощность 60 кВт, точность ±5 мкм, масса 20,000 кг, управление Heidenhain TNC 640.

Особенности: Динамичный станок с подвижной колонной для тяжелой обработки. Подходит для железнодорожных компонентов и ветроэнергетики.

PowerSpeed 4000

Характеристики: Рабочая зона 4000×1500×1500 мм, шпиндель до 12,000 об/мин (HSK-A100), мощность 60 кВт, точность ±5 мкм, масса 18,000 кг, управление Siemens 840D.

Особенности: Станок с возможностью оснащения паллетным сменщиком или поворотным столом. Используется в машиностроении и горнодобывающей отрасли.

PowerSpeed Cube

Характеристики: Рабочая зона 4000×2000×2000 мм, шпиндель до 15,000 об/мин (HSK-A100), мощность 70 кВт, точность ±4 мкм, масса 22,000 кг, управление Heidenhain TNC 640.

Особенности: Станок 2020 года с диагональным фрезерным шпинделем для мокрой обработки. Подходит для аэрокосмических и энергетических компонентов.

Серия UniForce (станки с подвижной колонной для крупных деталей)

UniForce 7

Характеристики: Рабочая зона 10,000×3000×3000 мм, шпиндель до 6000 об/мин (ISO 50), мощность 60 кВт, точность ±5 мкм, масса 35,000 кг, управление Siemens 840D.

Особенности: Станок для обработки деталей до 20 м по оси X. Подходит для крупных редукторов и железнодорожных вагонов.

UniForce 8

Характеристики: Рабочая зона 20,000×3000×6100 мм, шпиндель до 6000 об/мин (ISO 50), мощность 70 кВт, точность ±5 мкм, масса 45,000 кг, управление Heidenhain TNC 640.

Особенности: Станок для сверхкрупных деталей (например, корпуса двигателей) с вертикальной осью до 6100 мм. Используется в аэрокосмической и судостроительной отраслях.

Серия PowerForce (портальные станки)

PowerForce 8

Характеристики: Рабочая зона 30,000×4000×8100 мм, шпиндель до 6000 об/мин (ISO 50), мощность 70 кВт, точность ±7 мкм, масса 60,000 кг, управление Siemens 840D.

Особенности: Портальный станок для крупнейших деталей (например, турбины) с вертикальной осью до 8100 мм. Подходит для энергетики и горнодобывающей отрасли.

PowerBridge

Характеристики: Рабочая зона 20,000×3000×4000 мм, шпиндель до 6000 об/мин (ISO 50), мощность 60 кВт, точность ±7 мкм, масса 50,000 кг, управление Heidenhain TNC 640.

Особенности: Портальный станок верхнего класса с высокой жесткостью. Используется для обработки ветроэнергетических компонентов и крупных двигателей.

Модификации и особенности

Diagonal Milling Head: Запатентованный диагональный фрезерный шпиндель для высокой точности при мокрой обработке (PowerSpeed Cube).

Universal Milling Head: Ортогональная головка с 64,800 программируемых позиций для 5-осевой обработки (UniSpeed, TightBlock).

Automation: Сменщики инструмента (24–96 позиций), паллетные системы и автоматическая смена головок для беспилотной работы.

Hydrostatic Guides: Гидростатические направляющие для минимизации износа и вибраций (UniForce, PowerForce).

CNC Controls: Siemens 840D, Heidenhain TNC 640 и Fanuc для сложных траекторий и CAD/CAM-интеграции.

High-Speed Spindles: Шпиндели до 20,000 об/мин для высокоскоростной обработки легких сплавов (UniSpeed, TightBlock).

Industry 4.0: Интеграция с облачными системами, предиктивное обслуживание и удаленная аналитика для оптимизации процессов.

4. Вывод и рекомендации

SHW Werkzeugmaschinen предлагает высокоточные фрезерные станки с ЧПУ (серии UniSpeed, TightBlock, PowerSpeed, UniForce, PowerForce) с точностью до ±3 мкм, идеальные для обработки крупных деталей в машиностроении, энергетике и аэрокосмической отрасли. Их станки обеспечивают гибкость благодаря модульным конфигурациям, высокую производительность с запатентованными фрезерными головками и надежность за счет немецкого инжиниринга. Высокая стоимость и сложность эксплуатации требуют квалифицированного персонала, но репутация компании, партнерство с Kematech и глобальная сервисная сеть делают SHW надежным выбором для высокотехнологичных производств.

Рекомендации:

Выбор модели: Для пресс-форм и авиационных деталей выбирайте UniSpeed 5 или TightBlock. Для средних заготовок (машиностроение, железные дороги) — PowerSpeed 4000 или UniForce 7. Для крупных деталей (энергетика, аэрокосмическая отрасль) — UniForce 8 или PowerForce 8.

Автоматизация: Используйте Siemens/Heidenhain CNC с CAD/CAM и интегрируйте паллетные сменщики или автоматические сменщики головок для серийного производства.

Тестирование: Запрашивайте демонстрацию на заводе в Алене-Вассеральфингене или через видеотрансляцию для оценки производительности.

Сервис: Заключите контракт на обслуживание через SHW или Kematech, уточнив сроки поставки запчастей.

Контроль качества: Требуйте личного присутствия при выходном контроле качества станка на заводе или видеотрансляции испытаний, например, как это предоставляет ООО "КТИ" (QARIZ®).

Для получения дополнительной информации обратитесь к либо нашему техническому специалисту.
