TSUGAMI: Японская точность для малых деталей

Tsugami Corporation — японский производитель станков с ЧПУ, специализирующийся на высокоточных решениях для обработки деталей. Компания известна своими автоматами продольного точения швейцарского типа, токарными и фрезерными центрами, а также инновациями в области автоматизации.

1. История бренда

Tsugami была основана в 1923 году в Токио, Япония, как производитель эталонных блоков (gauge blocks) для измерения точности деталей. В 1937 году компания начала выпуск станков, сосредоточившись на автоматах продольного точения швейцарского типа (Swiss-type lathes) для обработки мелких деталей. В 1960-х годах Tsugami представила первые станки с ЧПУ, что укрепило её репутацию в области высокоточной обработки. В 1980-х годах бренд вышел на международный рынок, открыв представительства в США и Европе.

В 2000-х годах Tsugami усилила позиции, запустив производство в Китае (Zhejiang, 2016) и внедрив технологии, такие как LaserSwiss (комбинация лазерной резки и обработки на автоматах швейцарского типа). Сегодня Tsugami — лидер в производстве станков для деталей диаметром 0.5–38 мм, поставляя оборудование в более чем 50 стран для аэрокосмической, медицинской, автомобильной и телекоммуникационной отраслей. Компания управляет четырьмя заводами (три в Японии, один в Китае) и активно развивает автоматизацию через Tsugami Automation.

2. Основные преимущества

Tsugami выделяется на рынке благодаря следующим преимуществам:

Субмикронная точность: Станки обеспечивают допуски до 0.001 мм, идеальны для мелких деталей.

Гибкость: Модульные зоны инструментов и конвертируемые конструкции (с/без направляющей втулки) упрощают переналадку.

Высокая скорость: До 25 000 об/мин на шпинделях и быстрые смены инструмента сокращают цикл обработки.

Инновации: Технологии LaserSwiss, B-ось и 3-канальное управление для одновременной обработки.

Надёжность: Монолитные чугунные станины и температурные компенсации (Thermal Displacement Compensation) обеспечивают стабильность.

3. Виды производимых станков для металлообработки

Tsugami производит токарные, фрезерные, многофункциональные, шлифовальные и гибридные станки (с лазерной резкой). Компания не выпускает электроэрозионные станки, сосредоточившись на швейцарских автоматах и многоосевых центрах для деталей диаметром 0.5–38 мм. Ассортимент включает компактные модели для мелкосерийного производства и мощные центры для массового выпуска. Ниже приведены основные линейки, модели, модификации и их особенности.

Токарные станки

Tsugami специализируется на автоматах продольного точения (Swiss-type) и токарных центрах для высокоточной обработки мелких деталей.

B0 Series (Swiss-Type):

Модели: B0125-III, B0205-III, B0325V-III, B0386-III.

Характеристики: Диаметр прутка до Ø38 мм, длина обработки до 320 мм, шпиндель до 12 000 об/мин, до 25 инструментов.

Модификации:

B0125-V: 5-осевой, вертикальная инструментальная стойка, OSP-P300SA.

B0205-III: Независимая задняя стойка, два приводных инструмента.

B0325V-III: Вертикальная стойка, 5 модульных приводных инструментов.

Особенности: Одновременная обработка на главном и субшпинделе, подходит для медицинских и телекоммуникационных деталей.

BW Series (Swiss-Type, Multi-Axis):

Модели: BW129Z, BW329Z.

Характеристики: Диаметр прутка до Ø32 мм, 3-канальное управление, шпиндель до 10 000 об/мин, до 38 инструментов.

Модификации:

BW129Z: 9-осевой, три инструмента одновременно, FANUC 31i.

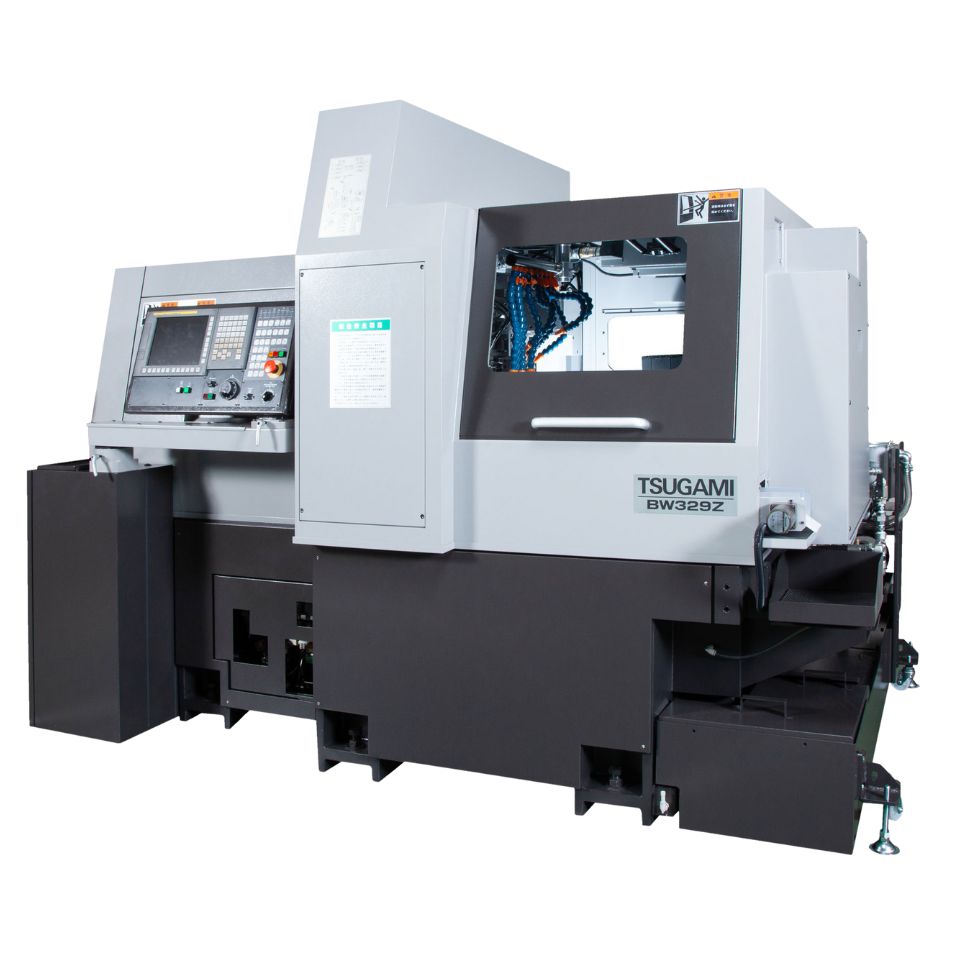

BW329Z: 8 приводных инструментов на субшпинделе, Y-ось.

Особенности: Короткие траектории инструмента для минимального времени цикла, идеальны для сложных деталей.

SS Series (Swiss-Type, Heavy-Duty):

Модели: SS20MH-III-5AX, SS207-5AX, SS26.

Характеристики: Диаметр прутка до Ø26 мм, шпиндель до 10 000 об/мин, B-ось, до 24 инструментов.

Модификации:

SS20MH-III-5AX: B-ось, интегрированная автоматизация (FANUC CRX-5iA робот), Mazatrol SmoothX.

SS207-5AX: LaserSwiss с двумя лазерами (резка/сварка).

SS26: Жёсткая станина, глубокие резы.

Особенности: Гибридная обработка (лазер + ЧПУ) для медицинских и аэрокосмических компонентов.

M Series (Turret Lathes):

Модели: M08J, M08SY-II, M15.

Характеристики: Диаметр обработки до Ø280 мм, длина до 600 мм, шпиндель до 4000 об/мин, револьвер на 12 позиций.

Модификации:

M08J: Ручной задний центр, OSP-P300LA.

M08SY-II: Y-ось, субшпиндель, 60-инструментальный магазин.

M15: Тяжёлые операции, коробчатые направляющие.

Особенности: Универсальные токарные центры для автомобильных компонентов и деталей общего машиностроения.

Фрезерные станки

Tsugami производит вертикальные и горизонтальные фрезерные центры для обработки малых и средних деталей.

VA Series (Vertical Machining Centers):

Модели: VA2, VA3S, VA4.

Характеристики: Ход по X до 700 мм, шпиндель до 20 000 об/мин, стол до 500 кг, SK25/SK40.

Модификации:

VA2: Компактный, 1.1-секундная смена инструмента, FANUC 0i-MF.

VA3S: 21-инструментальный карусельный магазин, высокоскоростной.

VA4: Расширенный ход, 4-осевой.

Особенности: Быстрое сверление и нарезание резьбы для электроники и автомобильных деталей.

HS Series (Horizontal Machining Centers):

Модели: HS20, HS38.

Характеристики: Ход по X до 800 мм, шпиндель до 12 000 об/мин, стол до 800 кг, SK40.

Модификации:

HS20: 4-осевой, со сменой паллет, OSP-P300MA.

HS38: Высокая жёсткость, для тяжёлых деталей.

Особенности: Тяжёлое фрезерование для промышленного оборудования.

Многофункциональные станки

Tsugami предлагает станки для комбинированной токарно-фрезерной обработки.

TMA Series (Turn/Mill Centers):

Модели: TMA8F, TMA8J.

Характеристики: Диаметр обработки до Ø200 мм, шпиндель до 10 000 об/мин, 60-инструментальный магазин, B-ось.

Модификации:

TMA8F: 6-осевой, полная 5-осевая обработка, FANUC 31i.

TMA8J: Компактный, Y-ось, субшпиндель.

Особенности: Полная обработка сложных деталей за один установ, подходит для аэрокосмических компонентов.

Шлифовальные станки

Tsugami производит кругло-шлифовальные станки для высокоточной обработки мелких и средних деталей.

G Series (Cylindrical Grinding):

Модели: G18-II, G300, G350.

Характеристики: Диаметр шлифовки до Ø300 мм, длина до 1000 мм, шпиндель до 15 000 об/мин.

Модификации:

G18-II: Компактный, OSP-P300GA, для мелких деталей.

G300: Универсальный, автоматизация загрузки.

G350: Тяжёлые операции, гидродинамические подшипники.

Особенности: Шлифовка подшипников и валов для автомобильной отрасли.

Гибридные станки

Tsugami является пионером в области гибридных станков, объединяющих лазерную резку и швейцарскую обработку.

LaserSwiss Series:

Модели: S206-II, SS207-5AX.

Характеристики: Диаметр прутка до Ø20 мм, лазерная мощность до 500 Вт, 7 осей, до 24 инструментов.

Модификации:

S206-II: Лазерная резка, FANUC 31i.

SS207-5AX: Лазерная резка/сварка, B-ось.

Особенности: Минимизация вторичных операций для медицинских имплантатов.

4. Вывод и рекомендации

Tsugami Corporation — мировой лидер в производстве швейцарских автоматов (B0, BW, SS), токарных (M Series), фрезерных (VA, HS), многофункциональных (TMA), шлифовальных (G Series) и гибридных (LaserSwiss) станков. Их оборудование сочетает субмикронную точность, высокую скорость и гибкость, что делает Tsugami идеальным выбором для медицинской, аэрокосмической и автомобильной отраслей. Технологии, такие как LaserSwiss и 3-канальное управление, обеспечивают конкурентное преимущество в производстве сложных деталей.

Рекомендации:

Выбор модели: Для микрообработки выбирайте B0125-V для токарной или VA3S для фрезерной обработки, для сложных деталей — SS20MH-III-5AX или TMA8F, для тяжёлых операций — M15 или HS38, для шлифовки — G300.

Автоматизация: Используйте барфидеры, роботизированные системы (FANUC CRX-5iA) или Tsugami Automation для повышения производительности.
