BROTHER: Японский лидер в производстве станков с ЧПУ

Brother Industries, Ltd., основанная в 1908 году в Нагоя, Япония, — известный производитель высокоскоростных станков с числовым программным управлением (ЧПУ), специализирующийся на компактных вертикальных обрабатывающих центрах и сверлильно-фрезерных центрах с BT30 шпинделем. Изначально компания занималась производством швейных машин, но с 1970-х годов перешла к станкостроению, выпустив серию TC (Tapping Centers). Сегодня Brother славится своей линейкой SPEEDIO, которая обеспечивает рекордную производительность и энергоэффективность. Станки Brother широко используются в автомобильной, аэрокосмической, медицинской, электронной и мотоциклетной отраслях. Эта статья расскажет об истории бренда, его достоинствах и недостатках, ассортименте станков, включая новейшие модели 2024 года, и рекомендациях для пользователей.

1. История бренда

Brother была основана братьями Ясуи и Масайоши Сева как Yasui Sewing Machine Co. в 1908 году. В 1961 году компания начала выпуск промышленного оборудования, а в 1979 году представила первый сверлильно-фрезерный центр TC-211. К 1990-м годам Brother закрепила репутацию производителя высокоскоростных станков с ЧПУ, выпустив серию TC с контроллерами CNC-B00. В 2010-х годах была запущена линейка SPEEDIO, которая стала мировым лидером по скорости обработки благодаря шпинделям до 27,000 об/мин и быстрой смене инструмента (1.1 сек).

В 2024 году Brother представила обновлённые модели SPEEDIO (S500Xd1-5AX, M200Xd1-5AX, U500Xd1) на выставках TIMTOS и IMTS, демонстрируя прогресс в 5-осевой обработке, интеграции с роботами и экологичности (до 80% снижения энергопотребления). Компания сертифицирована по ISO 9001 и ISO 14001, имеет более 100,000 установленных станков по всему миру и глобальную сеть дистрибьюторов, таких как Yamazen, Whitehouse Machine Tools и MachineTools.com.

2. Достоинства и недостатки

Достоинства

Рекордная скорость: Линейка SPEEDIO обеспечивает время смены инструмента 1.1 сек, запуск/останов шпинделя 0.15 сек и ускорение до 70 м/мин, что сокращает цикл обработки до 70% по сравнению с аналогами.

Высокая точность: Точность до 5 мкм, поддержка 5-осевой обработки и зондов Renishaw/Blum для сложных деталей в аэрокосмической, медицинской и электронной отраслях.

Компактность и энергоэффективность: Станки занимают минимальную площадь (например, S500X1 — 1.6 м²), потребляют на 80% меньше энергии благодаря запатентованным моторам, что снижает эксплуатационные расходы.

Широкий ассортимент: Более 20 моделей в сериях SPEEDIO (S, R, M, W, U, F, P, H) и TC, включая 3-, 4- и 5-осевые центры, с поддержкой фрезерования, сверления, нарезания резьбы и токарной обработки.

Интеграция и автоматизация: Поддержка контроллеров CNC-D00/CNC-C00, FANUC 0i-MF, Siemens 828D, интеграция с роботами через Flexxbotics и FEEDIO (Profibus), а также паллетные системы QT для бесперебойной работы.

Глобальная поддержка: Сервисные центры в США, Европе, Азии, 12-месячная гарантия, обучение и поставка запчастей через дистрибьюторов, таких как CNCMachines.com и Silverlight CNC.

Недостатки

Ограниченный размер заготовок: Станки Brother (например, S500X1, R650X2) рассчитаны на небольшие и средние детали (до 850 x 650 мм, 500 кг), что ограничивает их применение в тяжёлой промышленности.

Высокая стоимость: Новые модели SPEEDIO (S700Xd1, M200Xd1-5AX) дороже азиатских аналогов, что может быть проблемой для малого бизнеса.

Ограниченный ассортимент: Brother не производит горизонтальные обрабатывающие центры, портальные станки, шлифовальные или электроэрозионные станки, фокусируясь на BT30 вертикальных центрах.

Сложности с устаревшими моделями: Запчасти для станков TC 1990-х годов (например, TC-323, TC-211) трудно найти, а старые контроллеры (CNC-B00) требуют специализированного обслуживания.

Конкуренция: Уступает премиум-брендам (Mazak, DMG MORI) в технологических инновациях, таких как IoT, и бюджетным брендам в цене.

3. Виды производимых станков для металлообработки

Brother производит вертикальные обрабатывающие центры, сверлильно-фрезерные центры и многофункциональные центры с BT30 шпинделем. Компания не выпускает токарные станки, горизонтальные центры, шлифовальные, портальные или электроэрозионные станки. Ассортимент включает более 20 моделей в сериях SPEEDIO и TC для обработки алюминия, стали, титана и пластиков. Ниже приведены основные линейки, модели и их особенности, включая новинки 2024 года.

Вертикальные обрабатывающие центры (SPEEDIO)

Линейка SPEEDIO ориентирована на высокоскоростную обработку и компактность.

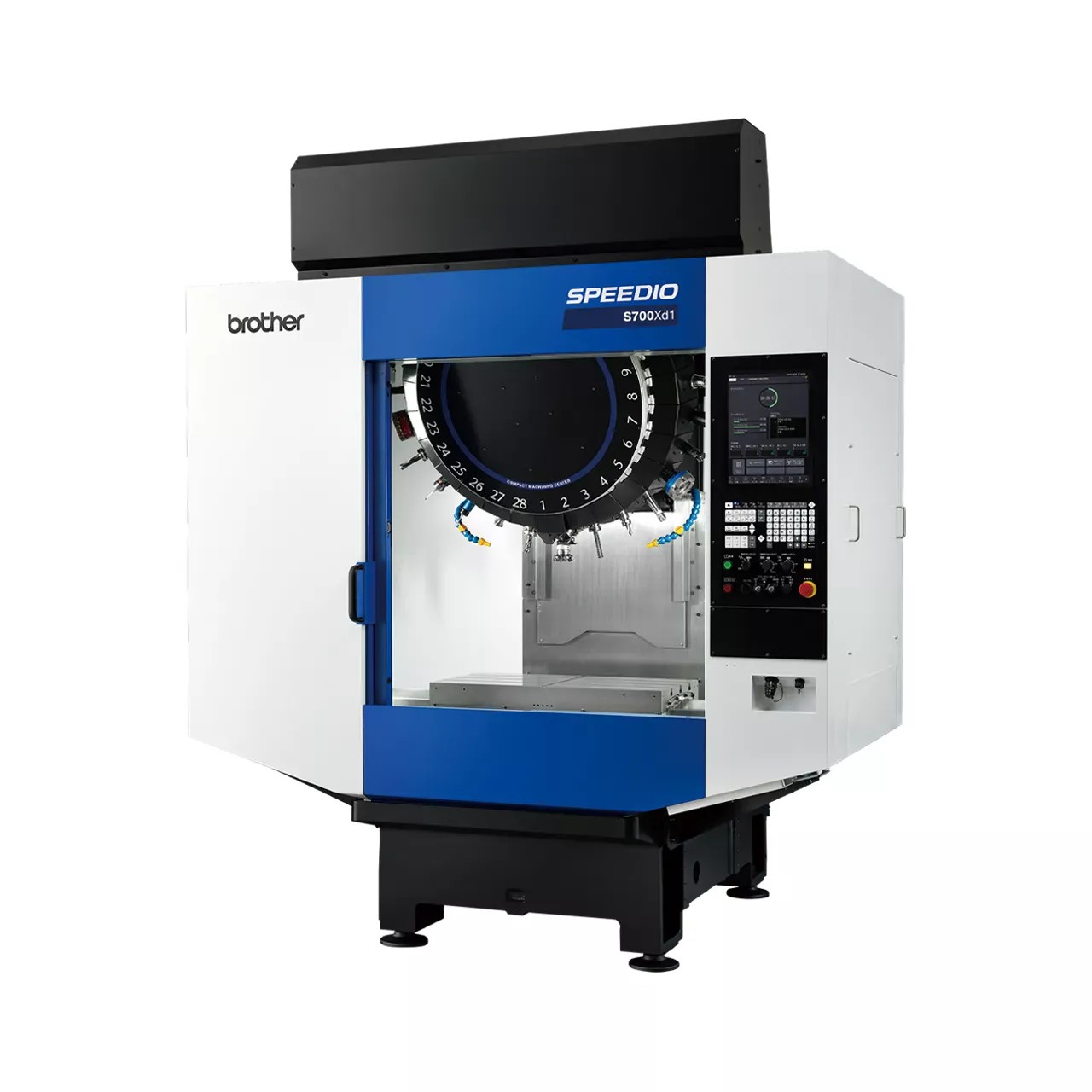

S Series (S300Xd1, S500Xd1, S700Xd1, S1000Xd1):

Характеристики: Ход по X до 1000 мм, шпиндель до 16,000 об/мин (опция 27,000 об/мин), стол до 500 кг, BT30, FANUC 0i-MF или CNC-D00, 14–28-позиционный ATC, линейные направляющие.

Особенности: Компактные станки для электроники, медицинских изделий и автомобильных деталей. S500Xd1-5AX (2024) поддерживает 5-осевую обработку с точностью до 5 мкм, идеальна для импеллеров и сложных форм.

R Series (R450X2, R650X2):

Характеристики: Ход по X до 650 мм, шпиндель до 16,000 об/мин (10,000 об/мин высокомоментный), стол до 441 кг, BT30, 22–40-позиционный ATC, паллетный чейнджер QT.

Особенности: Двухпаллетные станки для массового производства, сокращают время смены заготовок. R650X2 (2024) с увеличенной Z-осью (до 305 мм) для крупных деталей.

M Series (M140X2, M200Xd1, M300Xd1):

Характеристики: Ход по X до 700 мм, шпиндель до 16,000 об/мин, токарный шпиндель до 1500 об/мин, стол до 200 кг, BT30, 22–28-позиционный ATC, 5-осевая обработка.

Особенности: Многофункциональные станки с фрезерованием и токарной обработкой, оснащены наклонно-поворотным столом для сложных деталей (например, мотоциклетные компоненты). M200Xd1-5AX (2024) с новым 28-инструментным магазином для интеграции процессов.

W Series (W1000Xd1):

Характеристики: Ход по X до 1000 мм, шпиндель до 16,000 об/мин, стол до 500 кг, BT30, 28-позиционный ATC.

Особенности: Для крупных заготовок с увеличенной рабочей зоной, подходит для автомобильных и аэрокосмических деталей.

U Series (U500Xd1):

Характеристики: Ход по X до 500 мм, шпиндель до 16,000 об/мин, стол до 300 кг, BT30, 5-осевая обработка, CNC-D00.

Особенности: Новинка 2024 года с широкой зоной обработки (Ø600 x 580 мм) для сложных деталей, таких как турбинные лопатки.

F Series (F600X1):

Характеристики: Ход по X до 600 мм, шпиндель до 10,000 об/мин (высокомоментный), стол до 500 кг, BT30.

Особенности: Для тяжёлых операций с высокой жёсткостью, подходит для стальных деталей.

P Series (P550X1):

Характеристики: Ход по X до 550 мм, шпиндель до 16,000 об/мин, стол до 400 кг, BT30.

Особенности: Баланс скорости и универсальности для серийного производства.

H Series (H550Xd1):

Характеристики: Ход по X до 550 мм, шпиндель до 16,000 об/мин, стол до 400 кг, BT30, 28-позиционный ATC.

Особенности: Высокая производительность для электроники и мелкосерийного производства.

Сверлильно-фрезерные центры (TC)

Серия TC — более ранние модели, всё ещё популярные на вторичном рынке.

TC Series (TC-32BN QT, TC-S2DN-O, TC-R2A, TC-22B-O):

Характеристики: Ход по X до 700 мм, шпиндель до 16,000 об/мин (опция 20,000 об/мин), стол до 200 кг, BT30, CNC-B00/CNC-C00, 14–40-позиционный ATC, паллетный чейнджер.

Особенности: Высокоскоростные станки для сверления, нарезания резьбы и фрезерования, используются в автомобильной и мотоциклетной отраслях (например, для рычагов руля). TC-32BN QT (2012) с 1000 psi охлаждением через шпиндель для сложных операций.

4. Современные модели и их особенности (2024)

SPEEDIO S500Xd1-5AX: Бестселлер с 5-осевой обработкой, шпиндель до 16,000 об/мин, 30-инструментный ATC, время смены инструмента 1.1 сек. Подходит для импеллеров и медицинских деталей, оснащена CNC-D00 для высокой производительности.

SPEEDIO M200Xd1-5AX: Многофункциональный станок с токарной обработкой (1500 об/мин), 28-инструментным ATC и наклонно-поворотным столом. Идеален для мотоциклетных компонентов и сложных форм.

SPEEDIO U500Xd1: Новинка 2024 года с увеличенной рабочей зоной (Ø600 x 580 мм), 5-осевой обработкой и высокой жёсткостью для аэрокосмических деталей.

SPEEDIO R650X2: Обновлённая модель с двухпаллетным чейнджером QT, 40-инструментным ATC и Z-осью до 305 мм для крупных заготовок.

5. Вывод и рекомендации

Brother Industries — японский производитель, предлагающий более 20 моделей высокоскоростных вертикальных обрабатывающих центров (SPEEDIO S, R, M, W, U, F, P, H) и сверлильно-фрезерных центров (TC) с BT30 шпинделем. Их станки выделяются рекордной скоростью, компактностью, энергоэффективностью и точностью, что делает Brother идеальным выбором для автомобильной, аэрокосмической, медицинской и электронной отраслей. Однако ограниченный размер заготовок, высокая стоимость и сложности с обслуживанием устаревших моделей требуют тщательной проверки перед покупкой.

Рекомендации:

Выбор модели: Для мелкосерийного производства выбирайте S500Xd1 или TC-32BN QT, для сложных 5-осевых задач — M200Xd1-5AX или U500Xd1, для массового производства — R650X2 с паллетным чейнджером.

Автоматизация: Используйте FANUC 0i-MF или CNC-D00 для упрощения программирования, интегрируйте зонды Renishaw/Blum и роботизированные системы FEEDIO для бесперебойной работы.

Тестирование: Обратитесь к дистрибьюторам для демонстрации оборудования. Проверьте станки на реальных задачах (например, обработка алюминиевых рычагов или импеллеров).

Сервис: Заключите контракт на обслуживание через дистрибьюторов, уточнив доступность запчастей для старых моделей (TC-323, TC-211). Для подержанных станков проверьте состояние шпинделя, направляющих и контроллера (CNC-B00/CNC-C00) через поставщиков, таких как MachineTools.com или Silverlight CNC.

Контроль качества: Требуйте от поставщиков вашего личного присутствия при выходном контроле качества или видеотрансляции испытаний, как это предоставляет ООО "КТИ" (QARIZ®).

За дополнительной информацией обратитесь к производителю или к нашему техническому специалисту.
