CHIRON: Прецизионные шпиндельные решения в составе CHIRON Group

CHIRON Group, базирующаяся в Туттлингене, Германия, является всемирно признанным производителем высокоточных станков с ЧПУ, известных своей скоростью, надежностью и инновационными технологиями. Хотя основное направление CHIRON — это производство вертикальных обрабатывающих центров и комплексных решений для автоматизации, их шпиндельные технологии, разработанные собственными силами и через дочернюю компанию HSTec, играют ключевую роль в их продукции. Эта статья посвящена шпинделям CHIRON, их истории, ассортименту, преимуществам и рекомендациям по применению, с акцентом на интеграцию в обрабатывающие решения.

История и достижения

Основанная в 1921 году как производитель хирургических инструментов, CHIRON Werke GmbH & Co. KG после Второй мировой войны переключилась на производство станков. Сегодня компания — лидер в области высокоскоростных и высокоточных обрабатывающих центров с ЧПУ для таких отраслей, как автомобилестроение, аэрокосмическая промышленность, медицинские технологии и точное машиностроение. В августе 2022 года CHIRON приобрела хорватскую компанию HSTec, специализирующуюся на шпинделях, что позволило полностью контролировать разработку, производство и ремонт моторных шпинделей, обеспечивая высочайшее качество.

Шпиндели CHIRON выпускаются под брендом HSTec – Brand of the CHIRON Group, сочетая немецкую инженерию и хорватский опыт. Компания имеет производственные площадки в Германии, Швейцарии, Китае и США, а её продукция сертифицирована по стандартам ISO 9001 и ISO 14001, что подтверждает качество и экологическую ответственность. CHIRON активно участвует в международных выставках, таких как EMO Hannover, и сотрудничает с ведущими производителями, включая Siemens и Fanuc.

Продукция: Шпиндельные решения

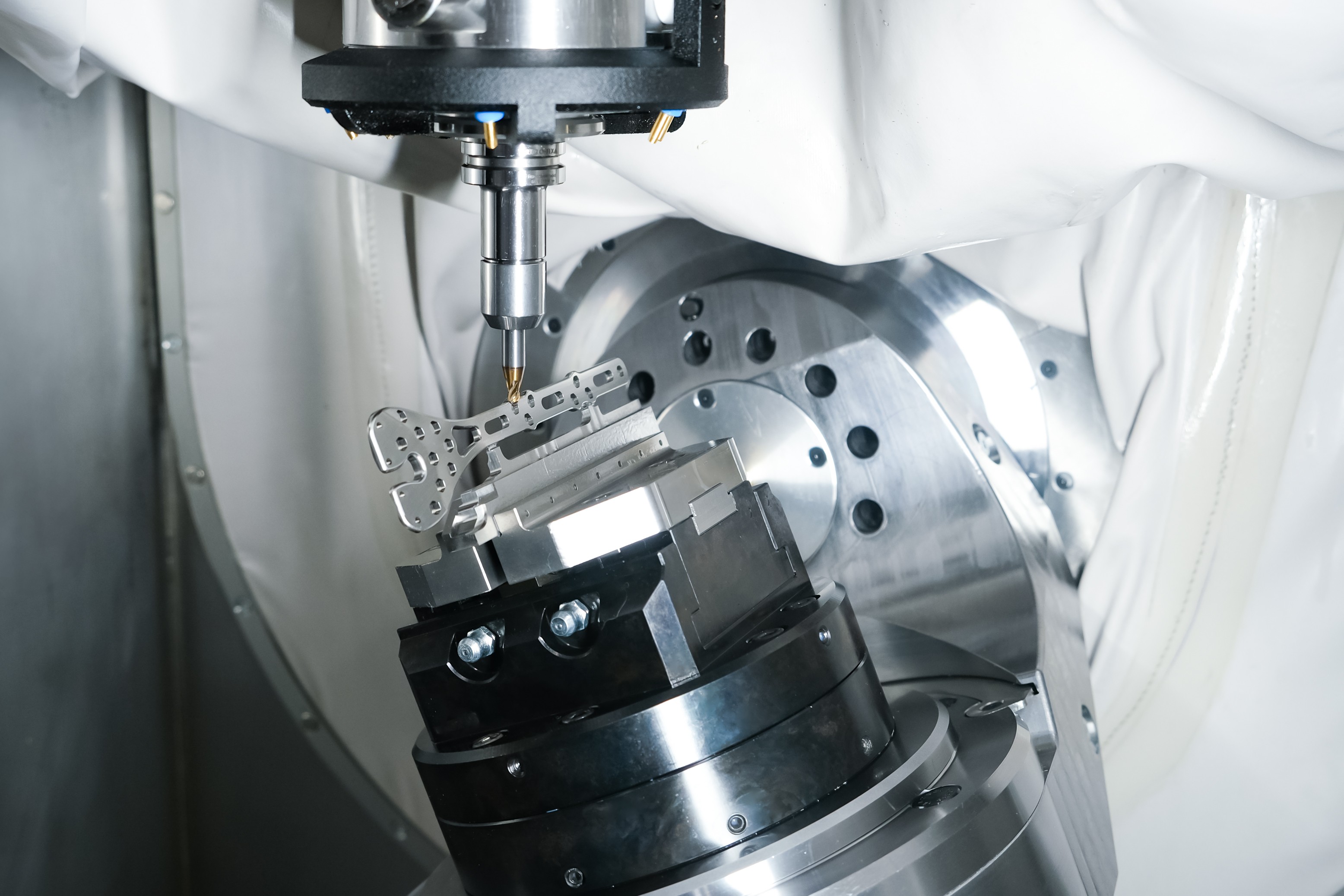

Шпиндели CHIRON, разработанные через HSTec, предназначены для высокоскоростной и высокоточной обработки и интегрированы в обрабатывающие центры компании, такие как серии FZ, DZ, MILL и 22 Series. CHIRON не поставляет шпиндели отдельно, но их технологии являются сердцем их станков. Ниже представлен обзор шпиндельной продукции и услуг.

1. Моторные шпиндели (HSTec – Brand of the CHIRON Group)

Серии: Интегрированы в обрабатывающие центры CHIRON (FZ12, DZ15, 22 Series, MILL Series).

Характеристики:

Скорость: До 15,000 об/мин (например, FZ12 FX, DZ15 W); некоторые модели достигают 20,000 об/мин для специализированных задач.

Мощность: От 7.5 кВт до 33.8 кВт (например, DZ15 W: 13 кВт при 100% ED, 33.8 кВт при 10% ED).

Крутящий момент: До 400 Нм в зависимости от модели.

Интерфейсы инструмента: HSK-A63, HSK50-A, SK 30, SK 40, CAT, ISO, Big Plus.

Конфигурации: Одинарные, двойные, четырехшпиндельные или многопрофильные системы.

Особенности:

Высокоскоростные и высокомоментные варианты: Высокоскоростные шпиндели для алюминия и сплавов, высокомоментные для титана и стали (например, 22 Series с расстоянием между шпинделями 600 мм).

Прецизионность: Прямые шкалы во всех осях и минимальная вибрация обеспечивают точность до микрон.

Охлаждение: Продвинутые системы охлаждения предотвращают термические деформации.

Автоматизация: Поддержка роботизированных устройств подачи заготовок и сменщиков паллет.

Применение: Фрезерование, сверление, токарная обработка, зенковка, развертывание и нарезание резьбы в автомобилестроении (корпуса двигателей), аэрокосмической отрасли (структурные компоненты), медицине (имплантаты) и производстве инструментов.

2. Услуги по ремонту и оптимизации шпинделей

Описание: HSTec предоставляет услуги ремонта, восстановления и оптимизации шпинделей CHIRON и сторонних производителей.

Характеристики:

Фиксированная стоимость ремонта для прозрачности.

Полная разборка, замена подшипников, шлифовка вала, тестирование с гарантией 1 год.

Переработка корпуса для устранения износа или отклонений допусков.

Особенности:

Тестирование в корпусах CHIRON для точной проверки.

Глобальная сеть сервисных центров с быстрым выполнением.

Оптимизация для повышения энергоэффективности и сокращения простоев.

Применение: Восстановление шпинделей в станках CHIRON (FZ08, DZ15, MILL 2000) или сторонних машинах для непрерывного производства.

3. Комплексные решения с интеграцией шпинделей

Описание: CHIRON предлагает комплексные решения, интегрирующие шпиндели с обрабатывающими центрами, автоматизацией и цифровыми инструментами.

Характеристики:

Шпиндели, адаптированные под конкретные заготовки (например, лотки для батарей, шасси).

Совместимость с ЧПУ Siemens 840D, Fanuc 18I MB и другими.

Поддержка многопрофильных систем (например, DZ 28 S с пятью осями, расстояние между шпинделями 1,200 мм).

Особенности:

CHIRON RemoteLine для удаленной диагностики.

Мониторинг срока службы инструмента и программируемое давление зажима.

Инструментальные магазины типа «корзина» (20–64 слота) или с подачей для времени смены инструмента от 0.9 секунды.

Применение: Автоматизированные линии для крупносерийного производства сложных деталей в автомобилестроении, аэрокосмической и медицинской отраслях.

Преимущества шпиндельных решений CHIRON

Высокая точность и производительность:

Прямые шкалы и минимальная вибрация обеспечивают допуски до микрон.

Многопрофильные конфигурации (двойные или четырехшпиндельные) увеличивают производительность в 2–4 раза.

Надежность и долговечность:

Прочная конструкция и эффективное охлаждение гарантируют стабильность при длительных нагрузках.

Ремонтные услуги продлевают срок службы, часто улучшая первоначальные характеристики.

Гибкость и кастомизация:

Шпиндели адаптируются под материалы (алюминий, титан) и задачи (фрезерование, токарная обработка).

Совместимость с различными интерфейсами и ЧПУ упрощает интеграцию.

Инновационные технологии:

Интеграция с автоматизацией и цифровыми решениями (RemoteLine) повышает эффективность.

Высокоскоростные шпиндели обеспечивают быстрое удаление материала, высокомоментные — обработку сложных сплавов.

Глобальная поддержка:

Сервисная сеть HSTec обеспечивает быстрый ремонт и поставку запчастей.

Обучение, модернизация и техническая поддержка для всех клиентов.

Энергоэффективность:

Низкое энергопотребление снижает эксплуатационные расходы в серийном производстве.

Рекомендации по применению

Автомобилестроение: Применяйте DZ15 W или DZ 28 S с пятью осями и двойными шпинделями (до 15,000 об/мин) для фрезерования корпусов двигателей, лотков для батарей и шасси.

Аэрокосмическая отрасль: Используйте серию 22 с высокомоментными шпинделями для обработки титана и композитов с точностью ±0.001°.

Медицинские технологии: Выбирайте FZ12 FX с шпинделями HSK-A63 для точной обработки имплантатов и инструментов, с автоматизацией для мелкосерийного производства.

Производство инструментов: Применяйте серию MILL с высокоскоростными шпинделями (до 20,000 об/мин) для пресс-форм и штампов с высокой чистотой поверхности.

Обслуживание: Для станков CHIRON (FZ08, DZ18) используйте ремонт HSTec для восстановления шпинделей с гарантией 1 год.

Советы по выбору и обслуживанию:

Свяжитесь с CHIRON Group (+49-7461-940-0) или посетите  для консультаций по шпинделям.

Запрашивайте демонстрацию на мероприятиях CHIRON OPEN HOUSE (например, май 2025) или через виртуальный тур.

Регулярно проверяйте подшипники и охлаждение, используйте RemoteLine для диагностики.

Для сторонних шпинделей в станках CHIRON применяйте независимый ремонт HSTec.

Вывод

CHIRON Group через бренд HSTec предлагает передовые шпиндельные решения, интегрированные в их обрабатывающие центры с ЧПУ. Скорость до 20,000 об/мин, мощность до 33.8 кВт и конфигурации от одинарных до четырехшпиндельных систем обеспечивают точность, производительность и надежность. Собственная разработка, ремонтные услуги и глобальная поддержка делают CHIRON надежным партнером для автомобилестроения, аэрокосмической и медицинской отраслей.
