Fischer Spindle

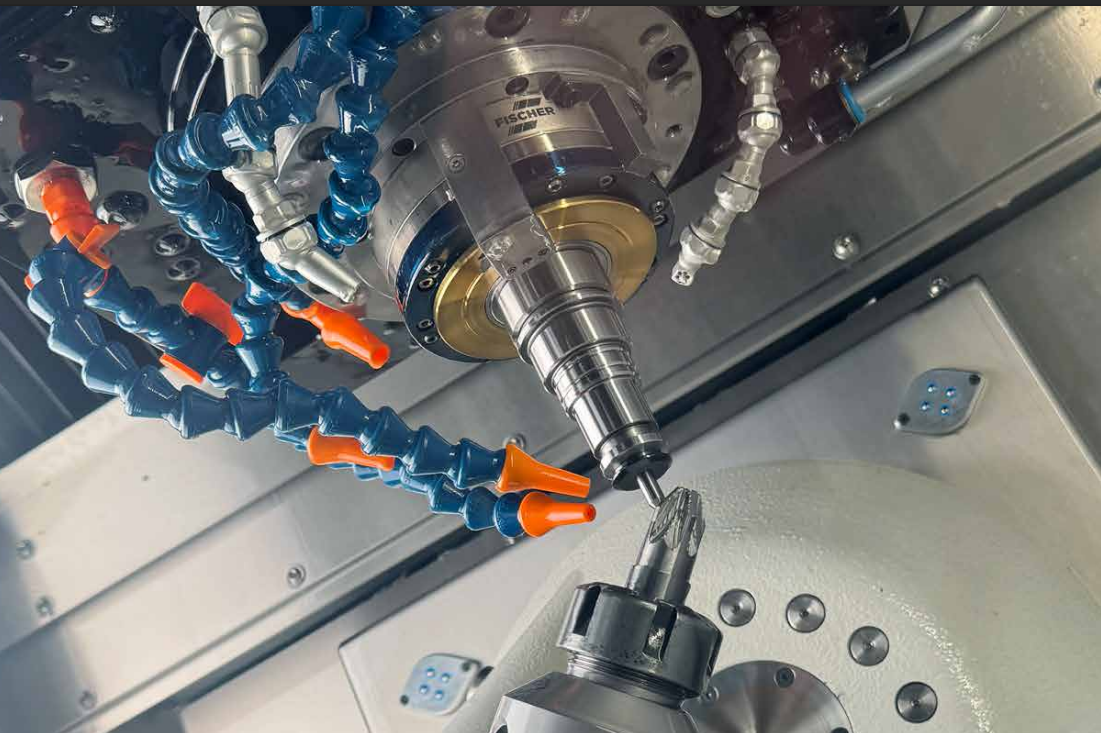

Fischer предлагает широкий ассортимент шпинделей и связанных систем, включая высокоскоростные, высокочастотные, ременные и моторные шпиндели, а также фрезерные головки и аксессуары. Их продукция разработана для высокоточной обработки и совместима со станками Mazak, Haas, Homag, SCM, Komo и другими. Ниже представлен обзор ключевых линеек.

1. Высокоскоростные и высокочастотные шпиндели

Серии: MFW, MFM, SFJ, SC80L, FAV.

Характеристики:

Скорость: До 40,000 об/мин (MFW-2714/20, SC80L); до 100,000 об/мин для микрообработки.

Мощность: До 200 кВт (MFW-2714/20, HSK-100).

Крутящий момент: До 150 Нм для тяжелых операций.

Интерфейсы: HSK 63F/A, ISO 30, BT 40, HSK-C25, цанги ER11/25/32.

Охлаждение: Воздушное, жидкостное, с опцией охлаждения сердечника (Core Cooling).

Особенности:

Сверхпрецизионные подшипники (ABEC 7, часто SKF) для биения менее 0.001 мм.

Автоматическая смена инструмента (ATC) с пневматическим или гидравлическим зажимом.

Прямоугольные оптические энкодеры и двойные двигатели на оси A для высокой точности.

Компактные модели (диаметр от 30 мм) для микрообработки.

Технология Core Cooling для минимизации теплового расширения.

Применение: Фрезерование, сверление, шлифование, гравировка в аэрокосмической (турбины, композиты), автомобильной (пресс-формы), деревообрабатывающей (мебель) и медицинской (имплантаты) отраслях.

2. Фрезерные головки

Серии: D27, FAV.

Характеристики:

Угол наклона: ±90° для 5-осевой обработки.

Скорость: До 24,000 об/мин.

Мощность: До 15 кВт.

Особенности:

Двойные двигатели и зажимы на оси A для высокой повторяемости.

Прочная конструкция для обработки твердых материалов, таких как титан и сталь.

Интеграция с ЧПУ Siemens, Fanuc, Heidenhain.

Применение: Обработка сложных 3D-форм в аэрокосмической (крылья, фюзеляжи), автомобильной (блоки двигателей) и деревообрабатывающей отраслях.

3. Шпиндели для шлифования

Серии: SFJ, MFM.

Характеристики:

Скорость: До 80,000 об/мин.

Точность: Биение менее 0.001 мм.

Охлаждение: Жидкостное для стабильной температуры.

Особенности:

Электрические или ременные приводы для внутреннего и внешнего шлифования.

Оптимизированы для обработки керамики, стекла и твердых сплавов.

Совместимость с алмазными и CBN-инструментами.

Применение: Шлифование пресс-форм, турбинных лопаток, медицинских инструментов.

4. Аксессуары и периферия

Продукты:

Цанги (ER11, HJNZ50), цанговые патроны, HSK-C25 держатели.

Фильтры для воздуха (ALF 310/1).

Частотные преобразователи для управления скоростью.

Системы центральной смазки.

Особенности:

OEM-запчасти для шпинделей Fischer и PRECISE.

Простая интеграция с существующими станками.

Применение: Модернизация шпинделей, повышение производительности станков.

5. Услуги по ремонту и поддержке

Описание: Ремонт и восстановление шпинделей Fischer, PRECISE и сторонних брендов (Kessler, Makino, Dynomax, Nakanishi, Hiteco, HSD, Perske, Giordano Colombo, Benz) через центры в США, Германии, Китае.

Характеристики:

Полная диагностика: Анализ вибрации, температуры, износа подшипников (с использованием SKF Pulse).

Замена подшипников на ABEC 7 (SKF или GMN), балансировка до G0.4 (ISO 1940-1).

Срок ремонта: 3–7 дней, срочный ремонт за 24–48 часов.

Гарантия: 12 месяцев, начиная с установки на станок.

Особенности:

Ремонт всех типов шпинделей: высокоскоростные, ременные, моторные.

Устранение проблем, таких как перегрев из-за засорения охлаждающих или смазочных каналов.

Программа обмена шпинделей для минимизации простоев.

Применение: Восстановление шпинделей для станков в непрерывном производстве, модернизация устаревших моделей.

Преимущества продукции Fischer

Высокая точность и производительность:

Биение менее 0.001 мм и скорости до 100,000 об/мин обеспечивают микрообработку и высокую производительность.

Мощность до 200 кВт для тяжелых операций.

Инновационные технологии:

Core Cooling минимизирует тепловое расширение, увеличивая срок службы инструмента.

Прямоугольные энкодеры и двойные двигатели обеспечивают точность ±0.001°.

Совместимость с алмазными и CBN-инструментами для обработки твердых материалов.

Надежность и долговечность:

Прочная конструкция и подшипники SKF/GMN выдерживают экстремальные нагрузки.

Защита от керамической пыли и других загрязнений для работы в сложных условиях.

Гибкость и кастомизация:

Широкий выбор шпинделей: от компактных (30 мм) до крупногабаритных (HSK-100).

Индивидуальные решения под задачи клиента, включая нестандартные интерфейсы.

Глобальная поддержка:

Филиалы в США (Racine, Wisconsin), Германии, Китае, Тайване, России.

«Spindle Hotel» в США для хранения запасных шпинделей в контролируемых условиях.

Ремонт любых брендов с гарантией 12 месяцев.

Экономичность:

Ремонт шпинделей обходится в 2–3 раза дешевле покупки новых ($1,500–$3,500 против $10,000–$20,000).

Программа обмена сокращает простои на 50–70%.

Сравнение с другими производителями

Dynomax: Шпиндели до 60,000 об/мин, сильны в робототехнике, но Fischer предлагает более высокие скорости (до 100,000 об/мин) и мощность (до 200 кВт).

Nakanishi: Лидер в микрообработке (до 80,000 об/мин), но Fischer обеспечивает большую универсальность для тяжелых операций.

Hiteco/HSD: Надежны в деревообработке (до 24,000 об/мин), но Fischer превосходит в высокоскоростной металлообработке и шлифовании.

Perske: Прочные моторы (до 21,600 об/мин), но Fischer предлагает более высокую точность и скорости.

Giordano Colombo: Гибкие решения для деревообработки, но Fischer лидирует в аэрокосмической и медицинской микрообработке.

Benz: Сильны в угловых головках, но шпиндели Fischer обеспечивают более высокую мощность и скорость.

SKF: Превосходит в подшипниках и мониторинге, но Fischer предлагает комплексные шпиндельные системы, часто использующие подшипники SKF.

Рекомендации по применению

Деревообработка: Используйте шпиндели MFW-1224/42 (24,000 об/мин) и фрезерные головки D27 для производства мебели и панелей на станках Homag, SCM, Biesse.

Аэрокосмическая отрасль: Применяйте высокоскоростные шпиндели SC80L (40,000 об/мин) и двухосевые головки для обработки композитов и титана на станках Mazak, Haas.

Автомобилестроение: Выбирайте MFW-2714/20 (200 кВт, 20,000 об/мин) для высокопроизводительного фрезерования пресс-форм и деталей двигателей.

Медицинская техника: Используйте компактные шпиндели SFJ (до 80,000 об/мин) для микрообработки имплантатов и инструментов.

Шлифование: Применяйте SFJ для внутреннего и внешнего шлифования керамики и стекла с алмазными инструментами.

Обслуживание: Для шпинделей с вибрацией, перегревом или засорением (например, керамической пылью) обращайтесь в центры Fischer (например, FISCHER USA, +1-262-632-6173) для ремонта с заменой подшипников SKF/GMN и балансировкой.

Мониторинг: Интегрируйте системы SKF Pulse для мониторинга состояния шпинделей Fischer, сокращая простои на 30–50%.

Советы по выбору и обслуживанию:

Свяжитесь с Fischer Spindle через или филиалы для консультаций по выбору шпинделя.

Проверьте совместимость интерфейсов (HSK, ISO, BT) и частотного преобразователя перед установкой.

Регулярно очищайте охлаждающие и смазочные каналы, чтобы избежать перегрева, особенно при работе с керамикой или стеклом.

Используйте оригинальные аксессуары (цанги, фильтры) из веб-магазина Fischer (shop.fischerspindle.com) для обеспечения OEM-качества.

Вывод

Fischer Spindle Group AG — это швейцарский эталон в производстве высокоточных шпинделей, предлагающий решения для самых требовательных задач в аэрокосмической, автомобильной и деревообрабатывающей отраслях. Их продукция, включая серии MFW, MFM, SFJ и фрезерные головки D27, сочетает скорости до 100,000 об/мин, мощность до 200 кВт и точность ±0.001 мм, конкурируя с Dynomax, Nakanishi, Hiteco, HSD, Perske, Giordano Colombo и Benz. Инновации, такие как Core Cooling и «Spindle Hotel», глобальная сеть поддержки и экономичный ремонт делают Fischer надежным партнером.
