HSD

HSD предлагает широкий ассортимент продукции, включая электрошпиндели с автоматической (ATC) и ручной (MTC) сменой инструмента, двухосевые головки, агрегаты, поворотные столы и сверлильные узлы. Их решения разработаны для высокоточной и высокоскоростной обработки, совместимы с такими станками, как Biesse, DMS, Laguna Tools, ShopSabre, Thermwood, AXYZ и Kuka. Ниже представлен обзор ключевых линеек.

1. Электрошпиндели

Серии: ES915, ES919, ES929, ES988, ES789, ES10Line, MT (ручная смена).

Характеристики:

Скорость: До 24,000 об/мин (например, ES919, ES929); до 18,000 об/мин для MT-серий.

Мощность: От 0.65 кВт (MT1055-090) до 11 кВт (ES959A, 3-фазный асинхронный).

Крутящий момент: До 8.5 Нм (ES988A, высокомоментные модели).

Интерфейсы: HSK 63F/A, ISO 30, BT 30, ER20/25/32/40 цанги.

Охлаждение: Воздушное (электровентилятор) или жидкостное (например, ES919-LIQ).

Особенности:

Керамические или стальные подшипники ABEC 7 (например, GMN производства Германии) для высокой точности и долговечности.

Автоматическая смена инструмента (ATC) с сенсорами (tool-in, drawbar down, tool lock) для надежной работы.

Интегрированные энкодеры (например, в ES789) для точного позиционирования.

Компактные модели с коротким или длинным носом для различных конфигураций станков.

Защита от фреттинг-коррозии и оптимизированные направляющие для снижения вибрации.

Применение: Фрезерование, сверление, резка, шлифование, гравировка в деревообработке (мебель, панели), обработке алюминия, пластика, композитов, камня и металлов (автомобилестроение, аэрокосмические детали).

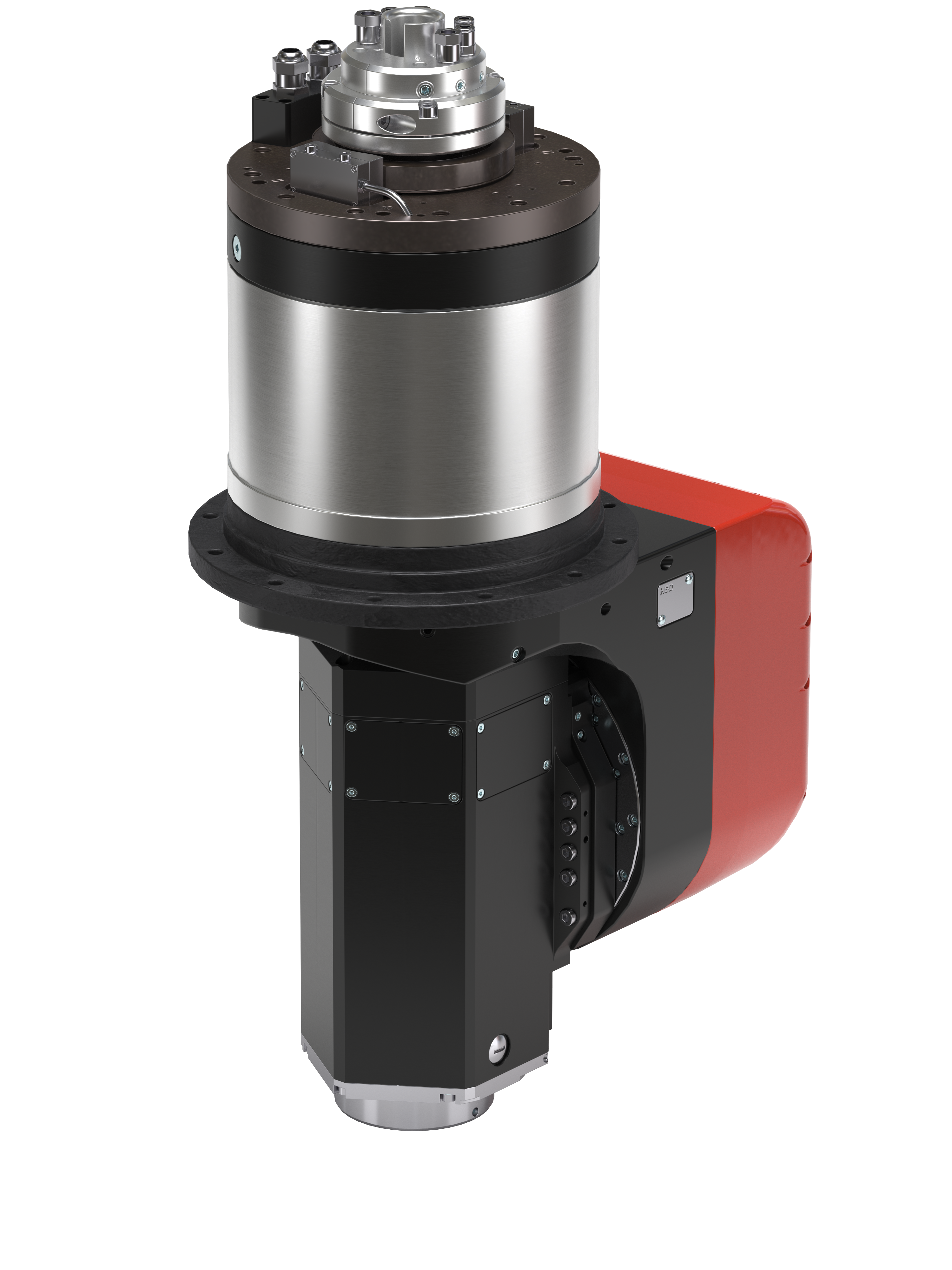

2. Двухосевые головки

Характеристики:

Угол наклона: До ±100° (A-ось и C-ось).

Скорость: До 15,000 об/мин.

Мощность: До 11 кВт в зависимости от шпинделя.

Особенности:

Высокая жесткость для обработки твердых материалов.

Совместимость с HSK и ISO интерфейсами.

Интеграция с ЧПУ Siemens, Fanuc, Heidenhain для 5-осевой обработки.

Применение: Обработка сложных 3D-форм в аэрокосмической (композитные панели), автомобильной (пресс-формы) и мебельной отраслях.

3. Сверлильные узлы

Характеристики:

Количество шпинделей: От 1 до 32 в одном блоке.

Точность: ±0.01 мм.

Мощность: До 2.5 кВт на шпиндель.

Особенности:

Модульная конструкция для кастомизации.

Высокая производительность для серийного производства.

Совместимость с деревообрабатывающими станками Biesse и SCM.

Применение: Сверление отверстий в мебельных панелях, композитах, пластике.

4. Агрегаты и поворотные столы

Агрегаты:

Типы: Угловые, фиксированные, для резки, фрезерования, пиления.

Скорость: До 12,000 об/мин.

Особенности: Компактность, совместимость с HSK/ISO, простая интеграция с роботами.

Поворотные столы:

Точность: ±0.001°.

Крутящий момент: До 1,000 Нм.

Особенности: Прямой привод, совместимость с ЧПУ.

Применение: Резка, фрезерование, сверление в деревообработке, обработке пластика, металлов; поворотные столы для крупногабаритных деталей в аэрокосмической и энергетической отраслях.

5. Аксессуары и услуги

Аксессуары:

Инструментальные держатели (HSK 63F/A, ISO 30, BT 30).

Цанги ER20/25/32/40 и зажимные гайки.

Охлаждающие вентиляторы (например, A5661H0008 для ES988).

Электрические соединительные коробки (220/380 В, UL-сертификация).

Тяговые шпильки (Retention Knobs) для HSD шпинделей.

Услуги:

Ремонт и перемотка шпинделей (например, через HS Spindles, HST Spindles).

Полная калибровка с заменой подшипников, пружин, уплотнений.

Гарантия: 6–12 месяцев на ремонт, 12 месяцев на новые шпиндели.

Диагностика вибрации и балансировка для устранения «болтовни» на деталях.

Особенности:

Ремонт всех моделей (ES915, ES919, ES929, ES988, ES789, MT) с восстановлением OEM-характеристик.

Быстрая поставка запчастей через дистрибьюторов, таких как CNC Parts Dept.

Индивидуальная поддержка для выбора шпинделя и VFD (частотного преобразователя).

Применение: Поддержка непрерывного производства, модернизация станков, устранение проблем с вибрацией и удержанием инструмента.

Преимущества продукции HSD

Высокая точность и производительность:

Биение менее 0.002 мм и подшипники ABEC 7 обеспечивают качество обработки.

Скорость до 24,000 об/мин и мощность до 11 кВт для быстрого удаления материала.

Надежность и долговечность:

Керамические подшипники и защита от фреттинг-коррозии продлевают срок службы.

Среднее время между отказами (MTBF) выше отраслевых стандартов.

Универсальность и кастомизация:

Широкий выбор моделей (ATC/MTC, воздушное/жидкостное охлаждение, короткий/длинный нос).

Совместимость с HSK, ISO, BT и цанговыми системами для любых станков.

Инновационные технологии:

Сенсоры (tool-in, drawbar down, tool lock) для надежной смены инструмента.

Энкодеры и высокоскоростная балансировка для минимизации вибрации.

Двухвольтные конфигурации (220/380 В) с переключением «звезда/треугольник».

Глобальная поддержка:

Сервисные центры в США (HS Spindles, HST Spindles), Великобритании (CNC Support Ltd.), Турции (RMK Mekatronik) и других странах.

Быстрая поставка запчастей и ремонт с гарантией до 12 месяцев.

Экономичность:

Ремонт шпинделей обходится дешевле замены картриджа, с улучшенными характеристиками вибрации.

Доступные цены на запчасти и аксессуары через онлайн-каталоги.

Рекомендации по применению

Деревообработка: Используйте шпиндели ES919/ES929 (8–11 кВт, до 24,000 об/мин) и сверлильные узлы для производства мебели, панелей и оконных рам на станках Biesse или Laguna Tools.

Аэрокосмическая отрасль: Применяйте двухосевые головки и шпиндели ES10Line для обработки алюминия и композитов с точностью ±0.01 мм на 5-осевых станках.

Автомобилестроение: Выбирайте шпиндели ES988 с высоким крутящим моментом для фрезерования пресс-форм и деталей шасси.

Обработка камня и стекла: Используйте жидкостно-охлаждаемые шпиндели ES919-LIQ для резки и шлифования твердых материалов.

Робототехника: Применяйте компактные шпиндели ES915 с ATC для роботизированных линий Kuka или AXYZ.

Обслуживание: Для шпинделей с повышенной вибрацией или шумом (например, из-за износа тягового стержня) используйте ремонт через HS Spindles или HST Spindles, заменяя подшипники на GMN ABEC 7 и проверяя балансировочные винты.

Советы по выбору и обслуживанию:

Свяжитесь с HSD Mechatronics (+39-0541-979001) или дистрибьюторами, такими как CNC Parts Dept. (+1-858-922-4967) или CNC Support Ltd. (+44-208-144-2946), для консультаций по выбору шпинделя или VFD.

Проверьте конфигурацию напряжения (220/380 В, звезда/треугольник) перед установкой, чтобы избежать повреждения статора.

Регулярно проверяйте балансировочные винты и смазку тягового стержня, чтобы предотвратить вибрацию и износ. Если стержень изношен, замените его на новый из легированной стали (например, через HS Spindles).

Используйте онлайн-каталоги HSD () или дистрибьюторов для заказа запчастей (цанги, вентиляторы, сенсоры).

Для ремонта обращайтесь к сертифицированным центрам, таким как HS Spindles (+1-714-307-2332) или HST Spindles (+1-603-483-0333), чтобы сохранить гарантию и восстановить OEM-характеристики.

Вывод

HSD Mechatronics — это эталон качества и инноваций в производстве электрошпинделей и мехатронных компонентов для станков с ЧПУ. Их продукция, включая серии ES915, ES919, ES929, ES988, двухосевые головки и поворотные столы, сочетает высокую производительность, точность и надежность, что делает HSD предпочтительным выбором для деревообработки, аэрокосмической и автомобильной отраслей.
