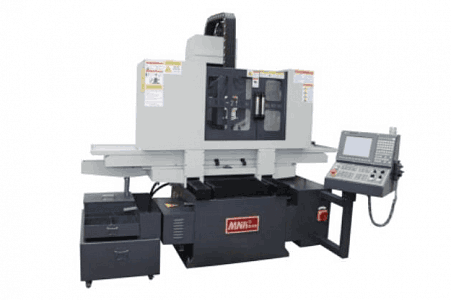

Высокопроизводительный плоскошлифовальный станок с ЧПУ седлового типа
MNK-2560
I. Общая компоновка оборудования
1. Станок седельного типа
2. Охлаждение шлифовального круга стойки шлифовального круга осуществляется независимо от системы охлаждения, на каждом шлифовальном круге имеется форсунка для охлаждающей жидкости, расход охлаждающей жидкости на каждом шлифовальном круге не менее 100 л/мин. На одном конце оборудования предусмотрен независимый бак для охлаждающей воды.
3. На одном конце станины станка расположен независимый бак управления смазкой, который может непрерывно смачивать направляющую рабочего стола.
Основные механические структурные характеристики станка
1. Основная часть конструкции изготовлена из серого чугуна HT250, который имеет хорошую прочность, износостойкость и термостойкость, а также хорошие показатели снижения вибрации. Внутренняя разумная компоновка, повышает жесткость;
2. Станок используется для плоскошлифовальных работ с использованием зажима электромагнитного патрона среднего главного типа;
3. Шлифовальная головка станка имеет горизонтальную конструкцию.
4. Слева и справа (ось X) используется конструкция с шариковым винтом C3 с большим ходом и линейными направляющими роликами, напрямую соединенными между собой, серводвигатель обеспечивает быстрое и устойчивое возвратно-поступательное движение слева и справа, скорость передачи большого ходового винта 3232, высокая повторяемость позиционирования;
5. Спереди и сзади (ось Y) используется конструкция, соединенная шарико-винтовой парой класса C3 и роликовыми линейными направляющими класса P, приводимыми в движение шарико-винтовой парой серводвигателя через линейные направляющие для обеспечения стабильных возвратно-поступательных движений до и после;
6. В шпинделе используется мощный преобразователь частоты PF120 для управления двигателем шпинделя, работающим с постоянной линейной скоростью.
7. Принять систему нового поколения или систему управления Siemens, 10-дюймовый ЖК-дисплей и оснащенный ручным блоком управления; Машина принимает алмазный карандаш для автоматической правки шлифовального круга. Автоматическая правка шлифовального круга и функция компенсации для поддержания постоянства размера шлифования;
8. Верхняя и нижняя части (ось Z) оснащены шарико-винтовой передачей уровня C3 и жесткой направляющей, напрямую соединенной конструкцией, приводимой в действие серводвигателем, с высокой жесткостью и точностью позиционирования при повторении и другими преимуществами;
9. Внешняя крышка станка принимает некалибровочную конструкцию открывающейся двери. Окно обслуживания открывается с правой стороны, чтобы облегчить установку цилиндра и очистить поверхность инструмента. Устройство всасывания воздуха сделано над внешней крышкой, чтобы облегчить установку централизованного устройства пылепровода, чтобы играть хорошую пылезащитную функцию.
10. Правка шлифовального круга представляет собой режим правки с фиксированной точкой, управляемый системой, который может повысить скорость правки нового шлифовального круга.
